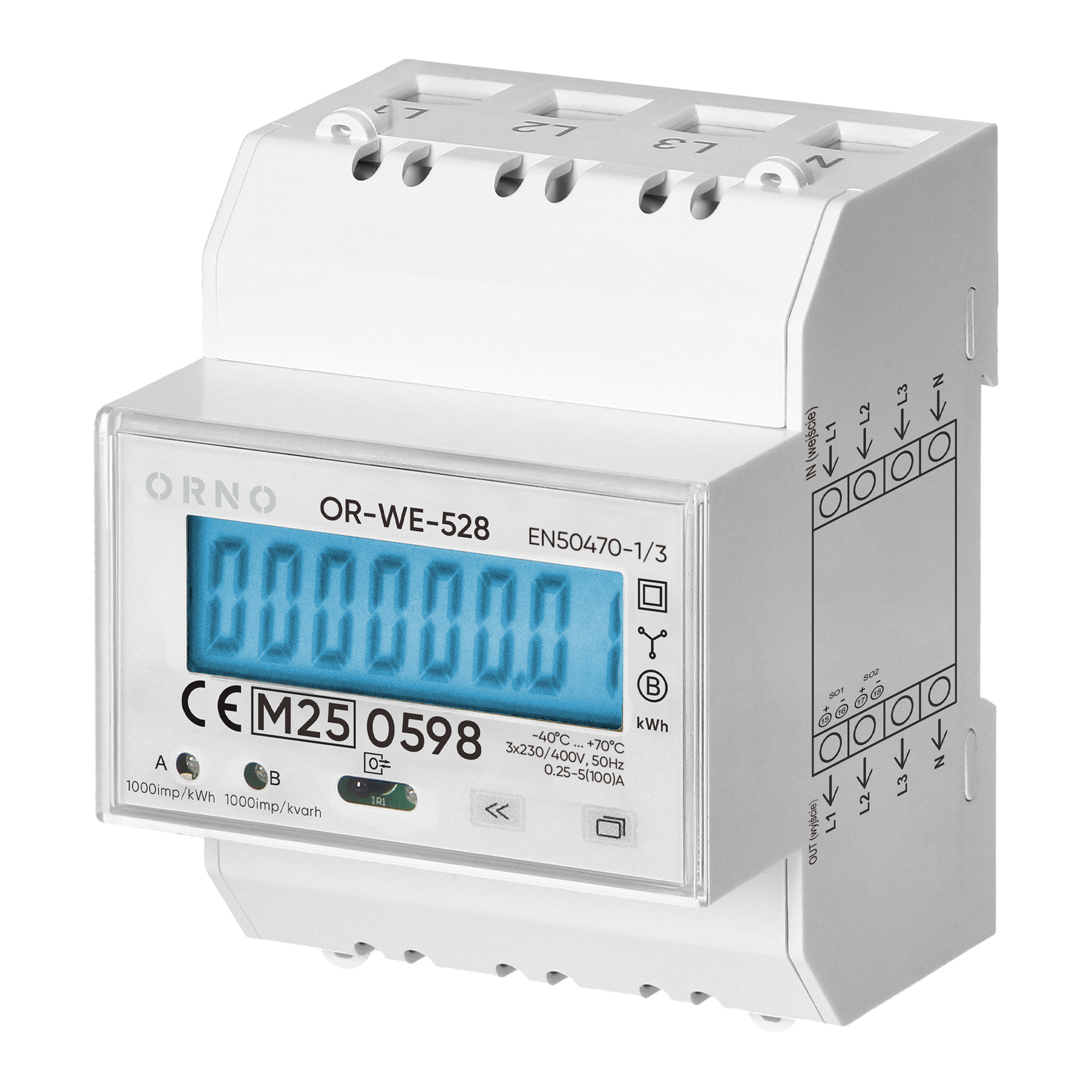

Orno OR-WE-528 3fázový obousměrný elektroměr s certifikátem MID, 100A

Třífázový elektroměr s maximálním proudem 100 A je moderní měřicí zařízení určené k přesnému sledování spotřeby elektrické energie v třífázových instalacích. Díky certifikátu MID lze přístroj používat v komerčních, průmyslových i domácích aplikacích, kde jsou vyžadovány přesné a spolehlivé údaje.

Elektroměr pracuje v systémech se jmenovitým napětím 3x230/400 V~ a frekvencí 50/60 Hz, což umožňuje měření energie bez nutnosti použití proudových transformátorů. Elektroměr zaznamenává činnou, jalovou, spotřebovanou a vyrobenou energii. To umožňuje komplexní sledování toku energie v obou směrech. Minimální měřicí proud 0,25 A zajišťuje vysokou citlivost přístroje i při nízkém zatížení.

Digitální displej LCD (6+2 číslice) s podsvícením usnadňuje pohodlné odečítání i při slabém osvětlení. Elektroměr má také funkci resetování dílčího měřidla, která je užitečná zejména v situacích vyžadujících pravidelné resetování naměřených hodnot.

Je určen k montáži na lištu DIN TH-35 mm a zajišťuje snadnou instalaci do běžných rozváděčů. Pouzdro o rozměrech 72x72x90 mm se vejde do standardních modulů 4 DIN. Maximální průřez připojovacích vodičů je 35 mm².

Elektroměr je vybaven pulzním výstupem S0, který umožňuje snadnou integraci s monitorovacími a automatizačními systémy.

Elektroměr byl navržen v souladu s následujícími normami: IEC 62052-11:2020, IEC 62053-21:2020, IEC 62053-23:2020, EN 50470-1:2006 a EN 50470-3:2006. Shoda s MID 2014/32/EU umožňuje použití měřiče v komerčních prostorách, kde je vyžadováno certifikované zařízení.

TECHNICKÉ SPECIFIKACE

• Jmenovitý proud (In): 10 A (standardní provozní proud)
• Maximální proud (Imax): 100 A (maximální zatížení elektroměru)
• Spouštěcí proud Ist: 0,004 A
• Minimální proud Imin: 0,25 A
• Jmenovité napětí (Un) N-L: 230 V
• Jmenovité napětí (Un) L-L: 400 V
• Frekvence: 50/60 Hz (vhodné pro různé elektrické sítě)
• Vlastní spotřeba: ≤ 1 W / 12 VA
• Rozsah výstupního napětí impulsu: 5-27 V DC
• Proud výstupního impulzu: ≤ 27 mA
• Třída přesnosti: 1
• Počet pólů: 3 (pro třífázové připojení)
• Typ energie: Činná energie (měří skutečně spotřebovanou energii)
• Způsob montáže: DIN lišta (snadná instalace do rozvaděče)
• Impulzní výstup: Elektrický S0 (možnost propojení s externím zařízením)
• Impulzní poměr: 1000 imp/kWh (přesnost měření v impulzech)
• Celkový počet zobrazovaných hodnot: 6+2 (šest hlavních a dvě desetinná místa)
• Šířka: 72 mm
• Hloubka: 72 mm
• Výška: 90 mm
• Šířka v počtu modulových roztečí: 4,3
• Provozní teplota: -25 °C až +55 °C (odolný vůči extrémním podmínkám)
• Stupeň ochrany: IP51 (chráněný proti prachu a nečistotám)
• Vícetarifní: Ne
• Model: Přímé měření
• Typ energie: Činný a jalový výkon
• Aktivní výkon: Ano
• Jalový výkon: Ano
• Přenosový výkon: Ano
• Zpětný výkon: Ano
• Vhodné pro: Příjem/odběr
• Možnost resetování dílčího měřiče: Ano
• Podpora paměti: baterie Li-Ion
• Kalibrováno: Ano
• Schválení: MID (směrnice o měřicích přístrojích)
• Pulzní výstup: Optický
• Typ indikace: Digitální
• Podsvícení: Ano
• IR port: Ano
• Způsob montáže: Adaptér na lištu DIN
• Max. Průřez kabelů: 35 mm2
• Soulad s: MID 2014/32/EU
• Soulad s normami: IEC 62052-11:2020 IEC 62053-21:2020 IEC 62053-23:2020 EN 50470-1:2006 EN 50470-3:2006
