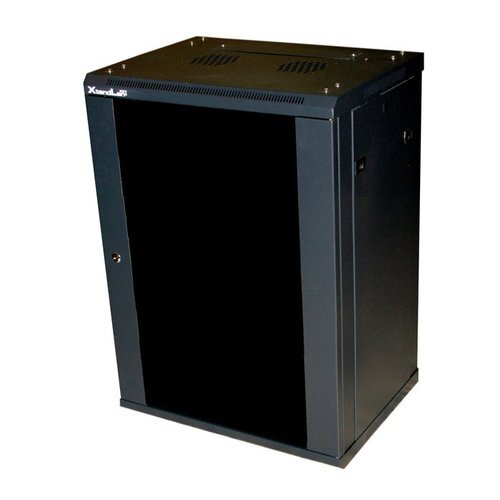

XtendLan WS-18U-64-BL-U

Rozvaděč je vhodný pro instalaci datových a telekomunikačních zařízení.

Univerzální jednodílné rozvaděče jsou určené pro montáž na zeď. Rozvaděče jsou výborně řemeslně zpracovány a mají elegantní vzhled.
Jejich připevnění je snadné díky přibalenému patentovanému montážnímu panelu.
Vyrobeny jsou z válcované oceli, nosné části jsou z oceli tloušťky 1,5mm, ostatní z 1,2 mm ocelového plechu. Konstrukce dovoluje statickou zátěž 60kg. Dodává se s montážní sadou.

Tento rozvaděč je dodáván rozložený.

ZÁKLADNÍ SPECIFIKACE

Formát rozvaděče: 19"

Kapacita: 18U

Stupeň krytí: IP20

Rozměry: 600 x 450 x 988 mm (šířka x hloubka x výška)

Provedení:

dveře - bezpečnostní kalené sklo, kouřové, zaměnitelný směr otevírání, uzamykatelné

zádní kryt - plný

boční kryt - plný, snadno odnímatelný, možné vybavit zámkem

horní kryt - perforovaný, s pozicemi pro dva ventilátory

Barva: černá, RAL9004

Další vlastnosti

• součástí rozvaděče jsou čtyři posuvné vertikální lišty s perforací pro uchycení instalovaných zařízení



• spojovací materiál (klecové matice, podložky, šrouby) je přibalen k rozvaděči



• v dolní části rozvaděče je umístěn zemnící bod pro připojení zemnícího vodiče



• v horní a spodní části rozvaděče jsou umístěny prostupy pro kabeláž a jsou zakryty záslepkami



• splňuje mezinárodní standard IEC 60297-2


Schéma:




klikněte pro zvětšení...

Montážní návod (cz)

Upozornění: Při přijímání zásilky je nutná její kontrola pro případ poškození či nekompletnosti zásilky. Postupujte dle pokynů pro příjem balíku, které zajistí řádné a včasné vyřešení případných škod na zásilce.
