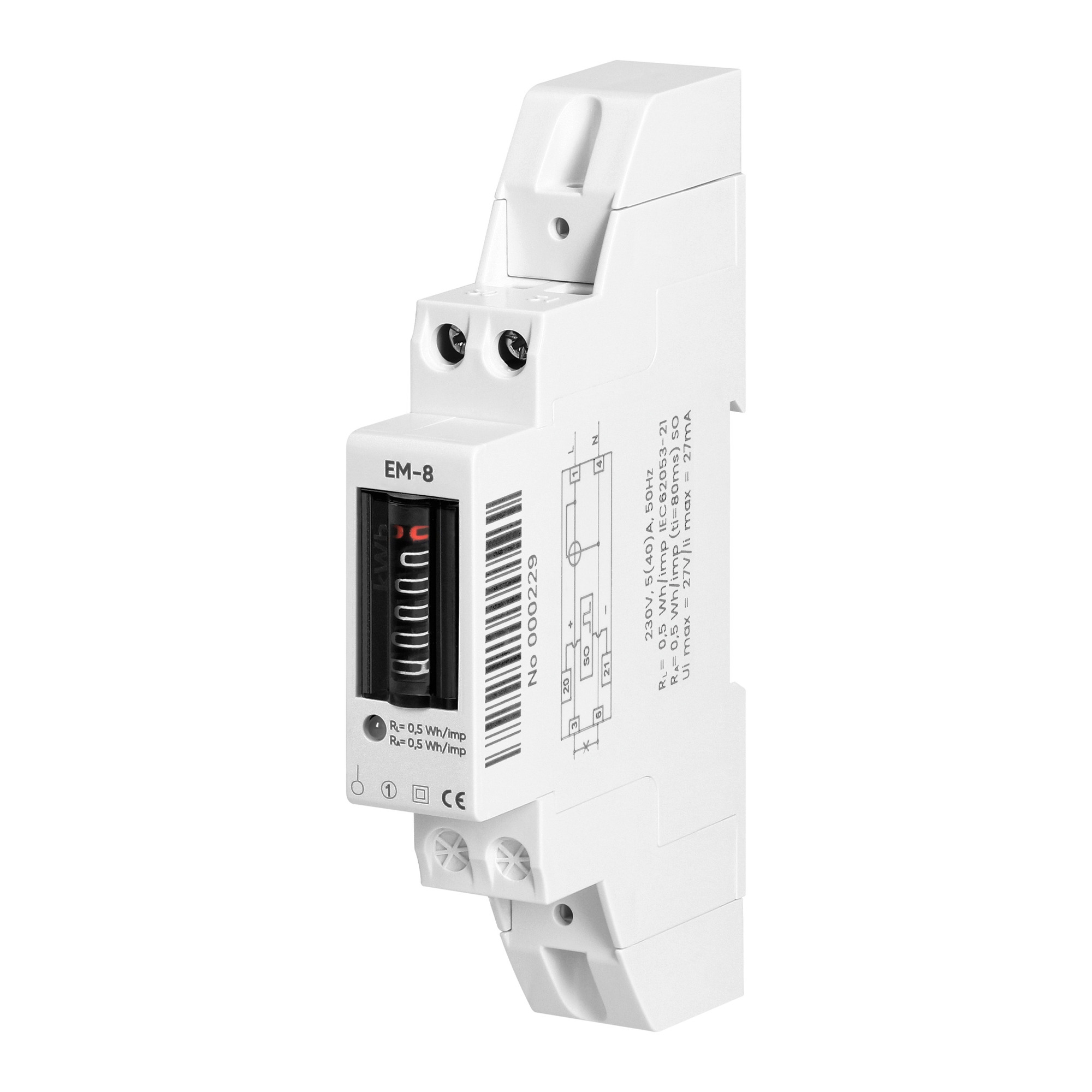

Elektroměr 1F na DIN lištu analogový VIRONE EM-8

Jednofázový analogový elektroměr je přesné měřicí zařízení pro monitorování a zaznamenávání spotřeby činného výkonu v jednofázových obvodech. Elektroměr je navržen pro jmenovité napětí 230 V a jmenovitý proud až 40 A. Nízká spotřeba 2 W nebo 10 VA přispívá k energetické účinnosti instalace.

Spotřeba energie během fáze je indikována blikající LED diodou. Počet impulzů je převeden na spotřebovanou energii a její hodnota je indikována na mechanickém počítadle (5+1). Kromě toho je indikátor vybaven elektrickým impulzním výstupem typu S0, který generuje 2000 impulzů/kWh.

Produkt je vhodný pro montáž na 35 mm DIN lištu. Robustní kryt a stupeň ochrany IP51 zaručují vysokou odolnost proti prachu a vlhkosti. Díky malým rozměrům (18x59x116 mm) se snadno instaluje v prostorech s omezeným prostorem.

Splňuje požadavky mezinárodní normy IEC 62053-21.

TECHNICKÉ SPECIFIKACE:

• Jmenovité napětí: 230 V~, 50 Hz
• Referenční proud Ib: 5 A
• Maximální proud Imax: 40 A
• Spouštěcí proud Ist: 0,001 A
• Minimální proud Imin: 0,25 A
• Vlastní spotřeba: ≤ 2 W / 10 VA
• Typ: 1-fázový
• Pulzní výstup: ano, typu SO
• Pulzní frekvence: 2000 imp/kWhx
• Šířka impulzu: 80 ms modulovaný
• Rozsah výstupního napětí impulsu: 5-27 V DC
• Proud výstupního impulzu: ≤ 27 mA
• Třída přesnosti měření: B
• Počet číslic na displeji: 5 + 1
• Podsvícení displeje: ne
• Stupeň krytí: IP20
• Počet modulů: 1
• Rozměry: 116 x 63 x 18 mm
• Skladovací teplota: -30 °C až +70 °C
• Pracovní teplota: -25 °C až +55 °C

UPOZORNĚNÍ

Vzhledem k riziku spojenému s případným nesprávným připojením zařízení doporučujeme, aby montáž prováděla kvalifikovaná osoba s elektrotechnickou kvalifikací. Neneseme zodpovědnost za neodborné zapojení a případné škody tím způsobené.
