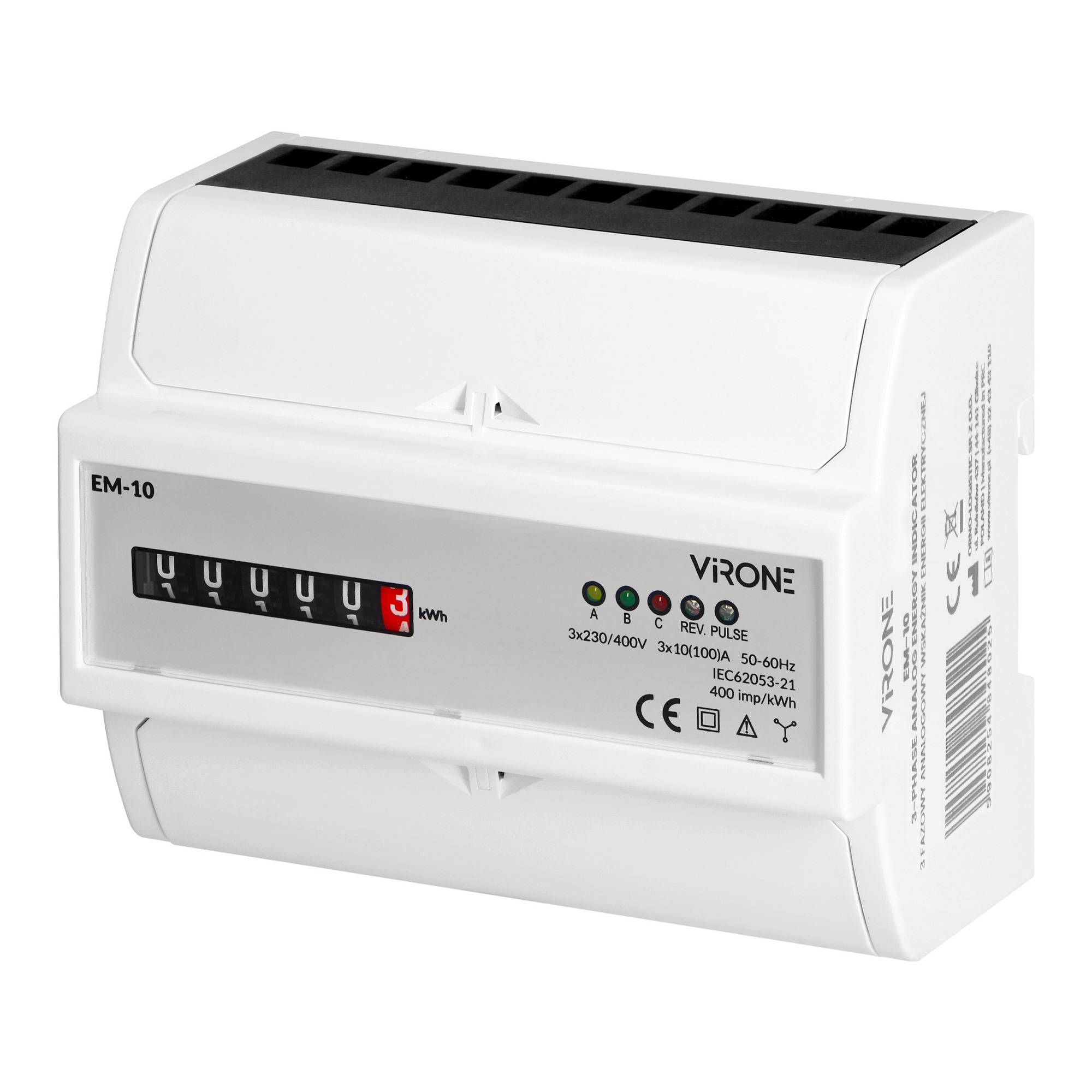

Elektroměr 3F na DIN lištu třífázový VIRONE EM-10 analogový

Třífázový analogový elektroměr je přesné měřicí zařízení pro sledování a zaznamenávání spotřeby činného výkonu v třífázových obvodech. Elektroměr je určen pro jmenovité napětí 3x230 V až max. 400 V a jmenovitý proud až 3x100 A. Nízká spotřeba 6W nebo 30VA přispívá k energetické účinnosti instalace.

Spotřeba energie během fáze je indikována blikající LED diodou. Počet impulzů je přepočítán na spotřebovanou energii a jeho hodnota je indikována číslicemi 5+1. Indikátor je navíc vybaven elektrickým impulsním výstupem typu S0, který generuje 400 imp/kWh.

Výrobek je vhodný pro montáž na lištu DIN 35 mm. Robustní pouzdro a stupeň krytí IP51 zaručují vysokou odolnost proti prachu a vlhkosti. Jeho malé rozměry (123x65x100 mm) usnadňují instalaci v prostorách s omezeným prostorem.

Splňuje požadavky mezinárodní normy IEC 62052-11.

TECHNICKÉ SPECIFIKACE

• Jmenovitý proud (In): 10 A (standardní provozní proud) • Maximální proud (Imax): 100 A (maximální zatížení elektroměru)• Spouštěcí proud Ist: 0,001 A• Minimální proud Imin: 0,25 A• Jmenovité napětí (Un N-L): 3x230/400 V (napětí mezi nulovým a fázovým vodičem) • Jmenovité napětí (Un L-L): 3x230/400 V (napětí mezi dvěma fázemi) • Frekvence: 50/60 Hz (vhodné pro různé elektrické sítě) • Vlastní spotřeba: ≤ 2 W / 10 VA• Šířka impulzu: 80 ms modulovaný• Rozsah výstupního napětí impulsu: 5-27 V DC• Proud výstupního impulzu: ≤ 27 mA• Třída přesnosti: B (zaručuje minimální odchylky měření) • Počet pólů: 3 (pro třífázové připojení) • Typ energie: Činná energie (měří skutečně spotřebovanou energii) • Způsob montáže: DIN lišta (snadná instalace do rozvaděče) • Impulzní výstup: Elektrický S0 (možnost propojení s externím zařízením) • Impulzní poměr: 400 imp/kWh (přesnost měření v impulzech) • Celkový počet zobrazovaných hodnot: 5+2 (šest hlavních a dvě desetinná místa) • Šířka: 123 mm (kompaktní rozměry pro rozvaděče) • Hloubka: 65 mm (snadná instalace do menších prostorů) • Výška: 100 mm (kompatibilní s většinou rozvaděčů) • Provozní teplota: -25 °C až +55 °C (odolný vůči extrémním podmínkám) • Stupeň ochrany: IP51 (chráněný proti prachu a nečistotám)
