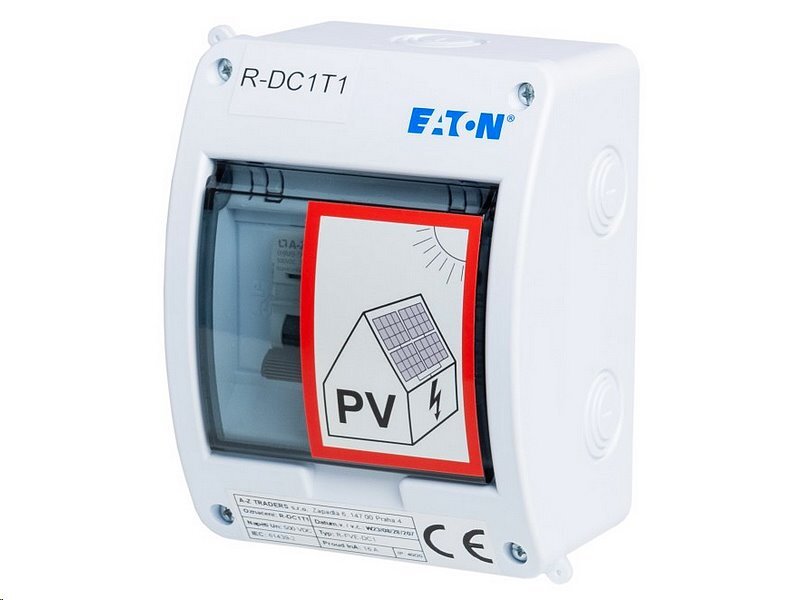

Rozvaděč AZT DC1, T1+T2 (500V DC / 15A) pro 1 string IP40 certifikovaný

Kompletní certifikovaný DC rozváděč včetně protokolu o zkoušce určený pro montáž na zeď, IP40 sloužící jako vstupní rozváděč od fotovoltaických panelů (ke střídači) při použití technologie pro ohřev vody, nebo FVE řetězců do 500 V DC.

Výhodou je malý rozměr, čímž je možné jej nainstalovat i do prostoru, kde je problém s nedostatkem volných prostor.

V rozváděči je osazen svodič přepětí DC třídy T1+T2 a dvoupólový DC jistič pro jištění DC vstupu do WATER INVERTORU nebo jiné střídače pro ohřev vody.

Rozvodnice - specifikace

• Domovní rozvodnice, řada BC-0• Bílá plastová rozvodnice (materiál ABS)• Stupeň krytí IP30D• Mechanická odolnost IK05• Třída ochrany II, plně izolované• Jmenovité napětí: 400V AC• Jmenovité izolační napětí: 400V AC• N/PE svorkovnice: Včetně N/PE svorkovnice• Poloha: NA omítce• Barva: Bílá• Dveře: Plastové plné• Zadní kryt: Součást rozváděčové skříně• Konstrukce: S DIN lištami• Počet řad, modulů: Počet řad 1. Počet modulů 5.• Vnější rozměry (Š x V x H): 116 x 156 x 93 mm• Vnitřní rozměry (Š x V): 116 x 156 mm

Soupis komponent


Výrobce
Produkt
Popis
Počet kusů


EATON
BC-O-1/5-ECO
Rozvodnice NA omítku, průhledné plast. dveře, 1 řada, 5 modulů
1


AZT
GSP9-C40PV
Svodič přepětí T1+T2 (I+II, B+C), fotovoltaické aplikace 600V DC, In 20kA, Imax 40 kA
1


AZT
GYM9-DC B15 6kA
Jistič, fotovoltaické aplikace, 2-pole, 500V DC / 15A, zkratová odolnost 6kA
1

Upozornění:

Zařízení smí instalovat pouze oprávněná osoba s elektrotechnickou kvalifikací. Nesprávné zapojení/nastavení výrobku a dalších prvků v instalaci může vést k jejich poškození a nevratným škodám a úrazu elektrickým proudem. Reklamace z důvodu nesprávného zapojení/nastavení nemohou být akceptovány. Neneseme zodpovědnost za neodborné zapojení a případné škody tím způsobené.
