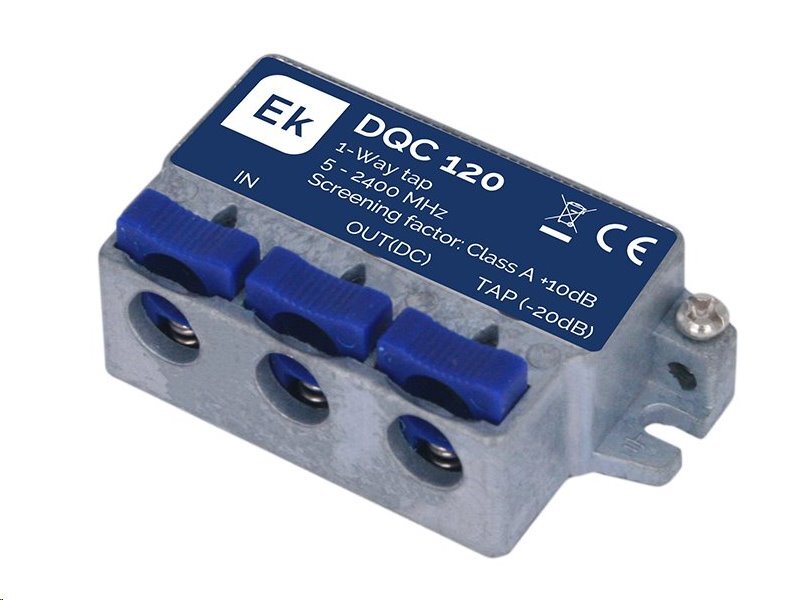

Odbočovač ITS DQC 120 QuiCoax / 5-2400 MHz - 20dB

Chcete rychle a spolehlivě rozšířit rozvod televizního signálu bez složité instalace?

Odbočovač ITS DQC 120 QuiCoax nabízí inovativní systém připojení bez nářadí, vysoký stínicí faktor třídy A a vynikající stabilitu v celém frekvenčním rozsahu 5–2400 MHz.

Instalace bez konektorů a minimální ztráty signálu z něj dělají ideální řešení pro moderní rozvody společných televizních antén (STA), satelitní i kabelové instalace. Snižuje náklady, šetří čas a zajišťuje dlouhodobou spolehlivost.


Klíčové vlastnosti


•


  Frekvenční rozsah 5–2400 MHz – vhodné pro SAT i STA instalace





•


  QuiCoax připojení – rychlá montáž bez nářadí a konektorů





•


  Nízké průchozí ztráty signálu <0,7–2,2 dB podle pásma





•


  Odbočovací útlum 20 dB ±1,5 dB – stabilní parametry v celé šířce pásma





•


  DC průchozí větev (max. 500 mA) – vhodné i pro napájení předzesilovačů nebo LNB





•


  Velmi vysoké stínění Class A – minimalizace rušení a přeslechů





•


  Kompaktní rozměry 60 × 32 × 16 mm – snadná instalace i do malých rozvaděčů





•


  Nízká hmotnost 51 g – praktické a lehké provedení





•


  Vnitřní použití – vhodné pro bytové i komerční instalace





•


  Kvalita a spolehlivost ITS – dlouhodobé ověřené řešení




Moderní technologie QuiCoax


Zapomeňte na klasické F-konektory a časově náročnou montáž. Systém QuiCoax umožňuje připojení kabelu během několika vteřin bez použití nářadí, což dramaticky zkracuje dobu instalace a eliminuje chyby způsobené špatným zakončením.


Stabilita signálu a minimální ztráty


Odbočovač ITS DQC 120 garantuje minimální útlum signálu v přímé větvi i odbočce, díky čemuž zůstává obraz i zvuk stabilní i při delších rozvodech. Hodí se jak pro digitální terestriální TV (DVB-T2), tak pro satelitní signály a kabelové rozvody.


Praktické využití v každé instalaci


Tento odbočovač je ideální pro STA systémy v bytových domech, hotely i rodinné domy, kde je třeba spolehlivě distribuovat signál více uživatelům. Díky DC průchozímu napájení můžete napájet zesilovače nebo LNB přímo přes odbočovač.


Udržitelnost a ekologie


Díky jednoduché montáži bez konektorů snižuje odbočovač spotřebu materiálu a tím i náklady i odpad. Je navržen pro dlouhou životnost a stabilní provoz, což omezuje nutnost častých výměn. Výrobek splňuje evropské normy EN50083-2, které zajišťují kvalitu a kompatibilitu.

Technické specifikace – ITS DQC 120 QuiCoax


Kategorie
Parametr
Hodnota
Význam pro uživatele

Útlum signálu (LOSS)
Průchozí útlum 5–47 MHz
< 0,7 dB
Minimální ztráta kvality signálu v nízkém pásmu (např. kabelová TV, data).


Průchozí útlum 47–950 MHz
< 0,8 dB
Nízký útlum pro většinu TV a satelitních kanálů.


Průchozí útlum 950–2150 MHz
< 2,1 dB
Stabilní příjem satelitních programů bez výrazné ztráty signálu.


Průchozí útlum 2150–2400 MHz
< 2,2 dB
Podpora moderních SAT a datových služeb až do 2,4 GHz.


Útlum odbočky 5–47 MHz
20 dB ±1,5 dB
Signál na odbočce je oslabený o 12 dB – vhodné pro rozvod do dalších místností.


Útlum odbočky 47–950 MHz
20 dB ±1,5 dB
Stabilní rozvod signálu TV i rádia.


Útlum odbočky 950–2150 MHz
20 dB ±1,5 dB
Odbočka pro SAT signál bez výrazných ztrát.


Útlum odbočky 2150–2400 MHz
20 dB ±1,5 dB
Podpora vysokých frekvencí (nové satelitní standardy).

Odraz signálu (RETURN LOSS)
5–47 MHz
> 15 dB
Lepší stabilita a menší odrazy signálu.


47–950 MHz
> 15 dB
Čistý přenos signálu v hlavním TV pásmu.


950–2150 MHz
> 12 dB
Stabilní SAT příjem.


2150–2400 MHz
> 12 dB
Spolehlivý přenos i u vysokofrekvenčních služeb.

Provozní parametry
Impedance
75 Ω
Standardní hodnota pro všechny TV a SAT rozvody.


Použití
SAT, MATV 2.4 GHz + DC
Vhodné pro satelitní i společné TV rozvody, propouští napájení.


Účinnost stínění
EN50083-2, Class A +10 dB
Vysoká ochrana proti rušení.


DC průchodnost
Ano (max. 500 mA)
Umožňuje napájet LNB nebo zesilovač přes rozvod.


Prostředí
Vnitřní použití
Instalace pouze do interiéru.

Připojení kabelu
Počet vstupů
1
Hlavní přívod signálu.


Počet výstupů
1
Průchozí výstup dál v rozvodu.


Počet odboček
1
Jeden odbočený signál pro TV zásuvku.


Typ připojení
QuiCoax
Rychlé beznástrojové připojení kabelu.

Mechanické parametry
Hloubka
16 mm
Velmi kompaktní rozměr.


Výška
32 mm
Malé provedení, snadno se vejde do rozvaděče.


Šířka
60 mm
Úspora místa v instalaci.


Balení
1 ks
Prodává se po kusech.


Hmotnost
0,051 kg
Lehký a snadno manipulovatelný.

FAQ – Často kladené otázky


Mohu odbočovač použít pro DVB-T2 signál?
Ano, je plně kompatibilní s DVB-T2 i satelitním příjmem.

Je instalace opravdu bez nářadí?
Ano, systém QuiCoax eliminuje nutnost konektorů, stačí vložit kabel a připojit.

Jaký je rozdíl oproti běžným odbočovačům?
Má vyšší stínění Class A, nižší útlumy a hlavně úsporu času při montáži.

Projde přes odbočovač napájení pro LNB?
Ano, průchozí větev umožňuje DC napájení až 500 mA.

Je odbočovač vhodný pro venkovní použití?
Ne, je určen pouze pro vnitřní instalace.

Jaký je reálný přínos pro ekologii?
Snižuje spotřebu konektorů a prodlužuje životnost systému, čímž omezuje elektroodpad.
