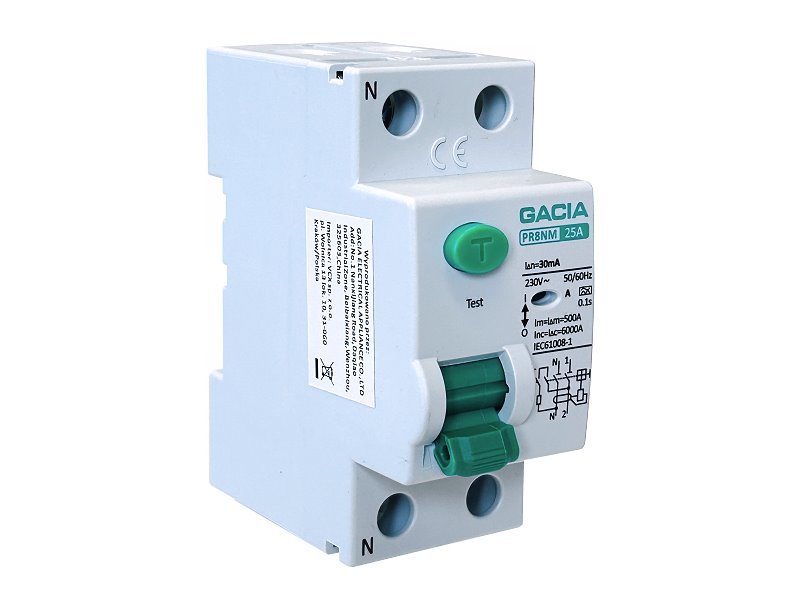

Proudový chránič VCX GACIA PR8NM typ A /25A/30mA/2P/6kA

Proudový chránič PR8NM typu A pro obvody střídavého proudu 50/60 Hz se jmenovitým napětím 230 V a spínacím proudem 25A. Vyhovuje normám IEC/EN61009-1.

Zajišťuje odpojení, spínání a ochranu elektrických obvodů proti zemním poruchovým proudům, čímž zajišťuje i protipožární ochranu a současně funkci jističe - tj. ochranu proti zkratu a tepelnému přetížení.

Elektronické vyhodnocení pro reakci vypnutí na zvýšený reziduální proud, která pracuje závisle na síťovém napětí a automaticky rozpojí obvod při zemním poruchovém proudu mezi fází a zemí = větším než jmenovitý reziduální proud In.

Proudový chránič odpojí obvod, když zjistí, že elektrický proud, který z něj vytéká, se nerovná proudu vstupujícímu. Slouží k ochraně osob před úrazem elektrickým proudem při přímém i nepřímém dotyku a také omezuje účinky poškození zařízení a dalších nežádoucích událostí, mimo jiné včetně možnosti vzniku požáru. Používá se ve stavebnictví a průmyslu.

Typ A

Určený pro střídavé a pulzující stejnosměrné reziduální proudy, případně i za přítomnosti podílu malé hodnoty vyhlazeného stejnosměrného reziduálního proudu do 6 mA (podle normy ČSN EN 61008).

Využívá se v obvodech se zařízeními obsahujícími polovodičové prvky, které mohou při poruše generovat reziduální proudy se stejnosměrnými složkami. Se zvětšující se komplexností domácích spotřebičů nalézá uplatnění zejména v domovních a podobných aplikacích.

Proudové chrániče typu A se volí pro zátěže, jako jsou počítače, myčky, sušičky, pračky, spínaný zdroj LED osvětlení apod.), kde nelze vyloučit nenulovou střední hodnotu reziduálního proudu.

Používá se také ve stavebnictví, průmyslu, osvětlovacích a rozvodných systémech jako jistič/vypínač.

Použití v elektrických obvodech s následujícími parametry:

• AC 50/60Hz
• jmenovité napětí 230V
• střídavý proud do 25 A
• odpovídá normám IEC/EN61009-1

Výrobek smí montovat pouze autorizované osoby. Před montáží musí být odpojeno napájení.

Pro zvýšení bezpečnosti provozu je vybaven snadno čitelným indikátorem vypnutí. Bezpečná a snadná montáž na DIN lištu TH35 pomocí plastových svorek.

Síťový proudový chránič PL8HT je vybavený tlačítkem TEST pro kontrolu vnitřní činnosti přístroje - test by měl být prováděn každých 30 dní.

Technické parametry

• typ: A
• charakteristika zátěže: B
• jmenovitý proud: 25A
• jmenovitý reziduální proud A: 30mA
• jmenovitá spínací schopnost reziduálního proudu A: 500
• vypínací čas: 0,1 s
• odolnost proti napěťovému rázu U imp: 6000 V
• jmenová vypínací schopnost zkratu EN 60898 (zkratová odolonost Inc): 6 kA
• stupeň znečištění: 2
• jmenovité napětí: 230V
• jmenovitá izolace Ui: 500V
• proudová frekvence: 50/60 Hz
• elektrická životnost: 4000 operací
• mechanická životnost: 4000 operací
• indikátor provozní polohy: ano
• stupeň krytí: IP 20
• skladovací teplota: -30°C až +70°C
• provozní teplota: -30°C až +50°C
• maximální průřez připojovacích vodičů: 25 mm2
• utahovací moment připojovací svorky: 3 Nm
• možnost připojení pomocí hřebenových lišt: ano


Proudové chrániče - základní informace

Hovorově se používá označení diferenciální jistič, protišokový spínač, proudový chránič (anglické zkratky RCD, od 'Residual Current Device' a RCCB, od 'Rezidual Current Circuit Breaker'). Je to elektrické ochranné zařízení, které přeruší obvod, když zjistí, že elektrický proud, který z něj vytéká, není roven proudu, který teče dovnitř.

Používá se k ochraně osob před úrazem elektrickým proudem přímým i nepřímým kontaktem, snižuje také následky poškození zařízení a jiné nežádoucí události, včetně - ale nejen - možnosti požáru. Používá se ve stavebnictví a průmyslu.


Jak zvolit správný typ proudového chrániče?

Funkcí proudového chrániče je monitorování protékajících proudů směrem do obvodu a zpět. Jestliže se velikost proudů v obou směrech liší a část proudu uniká, proudový chránič tuto chybu detekuje a rychle obvod odpojí. K detekci unikajícího (reziduálního) proudu je využíván součtový proudový transformátor. Fungování proudového chrániče však ovlivňují rušivé jevy, které se v obvodech vyskytují, proto je nutné zvolit vhodný typ proudového chrániče.

Využití proudových chráničů

Proudové chrániče lze využít k následujícím třem principům ochrany:

• ochrana proti úrazu elektrickým proudem při poruše
• doplňková ochrana proti dotyku vodivých částí pod napětím I?n ≤ 30 mA
• ochrana před požárem I?n ≤ 300 mA

Princip vyhodnocování reziduálního proudu uvedený v úvodu s sebou nese i negativa. Průběhy proudů tekoucích koncovými obvody jsou málokdy čistě sinusové. Vlivem stále vzrůstajícího počtu elektronických spotřebičů jsou tyto proudy různými způsoby zkresleny, což má vliv i na poruchové proudy daného obvodu.

Reziduální proudy mohou být částečně usměrněny, mohou obsahovat vysokofrekvenční složky, dokonce mohou být i stejnosměrné. V konečném důsledku nemusí být tyto poruchy proudovým chráničem detekovány. V některých případech mohou dokonce vyřadit proudový chránič z provozu (nemusí dojít k vypnutí opravdové poruchy).

Aby se předešlo selhání proudových chráničů, je třeba pečlivě vybírat typ proudového chrániče podle konkrétního elektrického obvodu, který chceme chránit. Všechny proudové chrániče jsou určeny do střídavých obvodů. Liší se citlivostí na jednotlivé druhy reziduálních proudů.

UPOZORNĚNÍ:

Zařízení smí instalovat pouze oprávněná osoba, která má osvědčení z vyhlášky č. 50/1978 Sb. Při nesprávném zapojení a neznalosti se zařízením, může dojít k nežádoucím komplikacím. Svěřte tuto práci odborníkovi.
