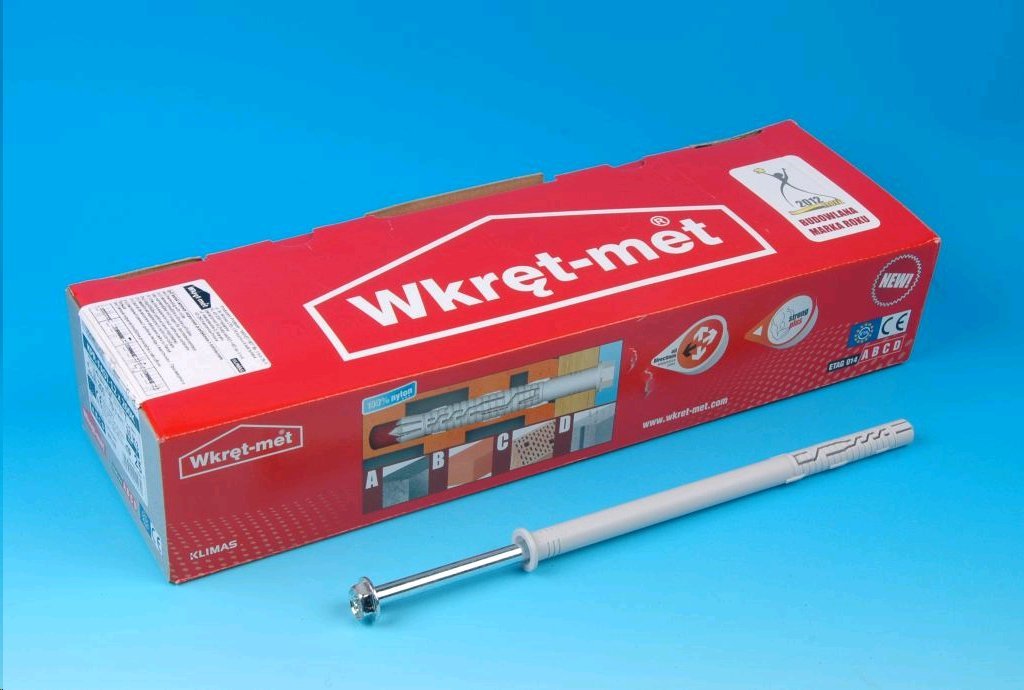

Hmoždinka 12mm + šroub 200mm FAST

Aplikace

Montáž lehkých vnitřních ocelových konstrukcí, montáž výloh, prosklených stěn nebo zasklení, montáž okenních a dveřních truhlářských výrobků, garážových vrat, montáž zábradlí a balustrád uvnitř budov. Upevnění prvků stavebních instalací (klimatizace, ohřívače, hydrofory, vodní filtry, radiátory atd.), upevnění středních a malých skladovacích regálů, nábytku a interiérů, montáž markýz, okenních žaluzií, rolet, stříšek uvnitř budov.

Základní parametry výrobku

Průměr [mm] 12Materiál Polyamid / ocelRozměry tělesa Dk x dk [mm] 12 x 230Průměr tělesa dk [mm] 12Průměr příruby tělesa Dk [mm] 18Délka těla Lk [mm] 230Materiál těla PolyamidVelikost šroubu / šroubu / dříku dw x Lw [mm] 8 x 235Průměr šroubu/šroubu/dříku dw [mm] 8Délka šroubu/šroubu/šroubu Lw [mm] 235Materiál šroub / šroub / dřík / hřebík OcelTloušťka ochranného povlaku [µm] 5Typ hlavy šroubu/šroubu/stopky HEX/TXTyp sedla pro šroub/šroub/dřík TX-40Průměr hlavy šroubu Dw [mm] 18Výška hlavy šroubu/šroubu/dříku k [mm] 7,1Šířka přes byty SW13

Montážní parametry

Podle ETAG020Podle ETAG020 A - prostý beton, B - plné keramické / silikátové cihly, C - děrované (duté) cihly, D - pórobeton (AAC) / prvky z lehkého kameniva (LAC).Průměr otvoru/vrtáku do [mm] 12Hloubka montážního otvoru [mm] 80Průměr upevňovacího otvoru df [mm] 14Maximální tloušťka upevňovacího prvku tfix max [mm] 160Povlak pozinkovaný

Vlastnosti a výhody

Výhoda 1 Zaoblený profil závitu zvyšuje roztažnost hmoždinky, protože závit neprořezává plášť.Výhoda 2 Zmenšení průměru šroubu uprostřed délky usnadňuje a urychluje přesné zasunutí šroubu a rozprostření trojúhelníku.Výhoda 3 Speciální plastové výstupky zaklíní plášť do otvoru a zabrání jeho otáčení během instalace.Výhoda 4 Čtyřsměrná expanze zvětšuje styčnou plochu a kotevní kapacitu.Výhoda 5 Zvýšená pevnost ve smyku a ohybu díky zvětšenému průměru šroubu v hlavě.Výhoda 6 Pozinkované - optimální ochrana proti korozi pro vnitřní použitíVýhoda 7 Přední dilatační zóna zvyšuje nosnost upevnění.Výhoda 8 Široká košilová příruba izoluje šroub od upevňovacího materiálu, takže šroub není vystaven kontaktní korozi.Výhoda 9 Šestihranná hlava podložky s TX nátrubkem zvětšuje plochu a upínací sílu a umožňuje použití momentového klíče.

Technické/montážní parametry ostatní

Tabulka zatížitelnosti. - výsuvná kapacita BETON C12/15 3,5Min. tloušťka podkladu - beton hmin [mm] 100Nosnost - odolnost proti vytažení BETON C16/20 5Odizolovací nosnost BETON C50/60 - odolnost proti vytažení BETON C50/60 5Min. osová vzdálenost (mezi články) - beton Smin [mm] 100Zatížitelnost při odizolování - Odolnost proti vytažení CERAMIC BRICK 3,5Min. tloušťka základu - cihla hmin [mm] 120Min. vzdálenost hran - cihla cmin [mm] 100Min. osová vzdálenost (mezi spárami) - cihla Smin [mm] 100Charakteristická nosnost - výsuvné SILIKÁTOVÉ KOSTKY 3Min. tloušťka broušeného zdiva - dutá cihla hmin [mm] 180Min. vzdálenost hran - dutá cihla cmin [mm] 100Min. osová vzdálenost (mezi spoji) - keramický blok Smin [mm] 100Min. tloušťka podkladového materiálu - pórobeton hmin [mm] 100Min. vzdálenost okrajů - pórobeton cmin [mm] 100Min. osová vzdálenost (mezi spárami) - pórobeton Smin [mm] 100Nosnost - výsuvný SILIKÁTOVÝ KÁMEN 3,5Pevnost při vytažení - výsuvné keramické kostky 2Pevnost při vzletu - LAC 1.5Nosnost při vytažení LAC 1,5 Odolnost proti vytažení AAC2 0,75Nosnost při vytažení AAC7 3
