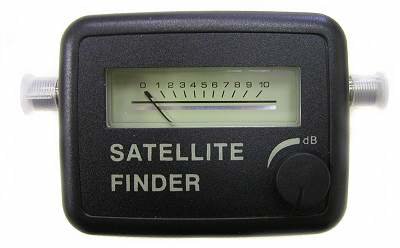

Opticum SF10 satelitní měřič síly signálu - vyhledávač družic

Ručkový vyhledávač družic s akustickým signálem. Napájení probíhá ze satelitního přijímače.

Vyznačuje snadným použitím, kdy ho zapojíte mezi LNB a satelitní přijímač. Sílu signálu vám ukáže ručička na stupnici okalibrované hodnotami 0-10. Kromě vizuálního zobrazení síly signálu na podsvětlené stupnici je přístroj vybaven ještě akustickou signalizací s cílem usnadnit přesné a včasné nastavení polohy antény. Napájení je zajištěno přes koaxiální kabel ze satelitního přijímače.Měřič je vhodný nejen pro pevné satelitní systémy, ale i na mobilní sestavy, karavanu, ...

Technické parametry produktu

• Frekvenční rozsah: 950-2150 MHz• Napájení: 13 -18V DC z přijímače• Max.vstupní úroveň signálu: -10 dBm• Min.vstupní úroveň signálu: -40 dBm• 0/22 kHz• LED indikace polarizace H/V• Rozměry: 110 x 61 x 35 mm• Hmotnost: 115 g

Návod k použití

1. Propojte kabelem LNB se vstupem označeným TO LNB.2. Konektor TO REC propojte s příjímačem.3. Zkontrolujte správnost zapojení a zapněte přijímač. 4. Měřák se rozsvítí a ručička ukazuje 1.5. Nastavte zhruba elevaci a azimut paraboly.6. Knoflíkem na SAT FINDERU nastavte ručičku zhruba na 6.7. Pootáčením paraboly se snažte docílit co nejvyšší hodnoty na stupnici.8. Pokud přijímáte vertikální polarizaci, H/V ledka svítí zeleně, při horizontální červeně.9. Signál 22kHz je signalizován příslušnou ledkou.10. Po nastavení paraboly odpojte měřák a LNB propojte přímo s přijímačem.
