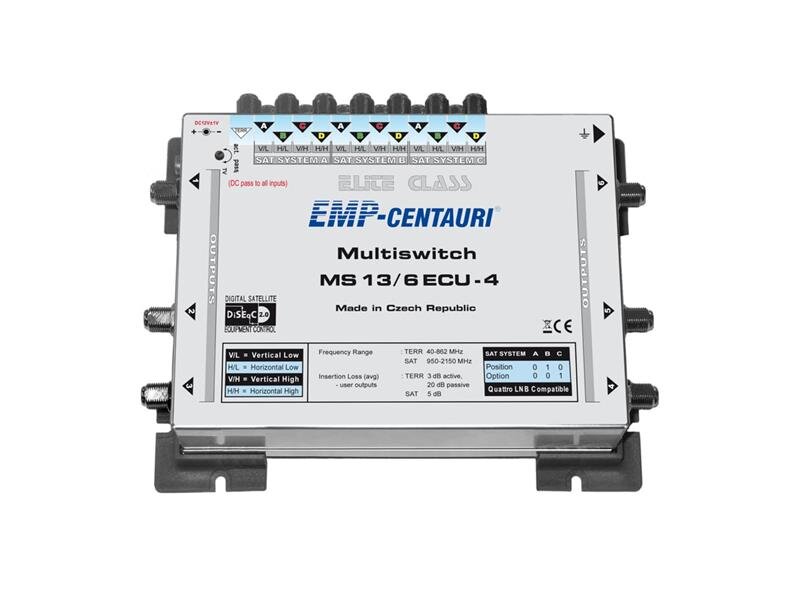

13in/6out samostatný multipřepínač pro distribuci pozemních a satelitních signálů ze 3 satelitních pozic (12 polarizací) pro až 6 účastníků.
Multipřepínač je napájen z připojených satelitních přijímačů.
Napětí z externího zdroje je přes konektor DC 2.1 přivedeno na všechny vstupy.
Vyvarujte se zkratu na TERR vstupu !
Pomocí otočného trimru je možné přepínat pozemní pásmo z pasivního režimu do aktivního režimu.
Je vyžadován konvertor typu Quattro!
Balení obsahuje napájecí zdroj.


Technické specifikace:

Kmitočtový rozsah LNB vstupy: 950-2150 MHz
Kmitočtový rozsah Terr. vstup: 40-862 MHz
Výstupy: 40-2150 MHz
Řízení: DiSEqC 1.0 (2.0) příkazy
Průchozí útlum Sat.: 5 dB avg
Průchozí útlum Terr. aktivní / pasivní: 3 / 20 dB avg.
Izolace sat. vstupů mezi V/H polarizacemi: 20 dB min
Izolace sat. vstupů mezi dolním/horním pásmem: 25 dB min
Izolace sat. vstupů mezi jednotlivými LNB: 25 dB min
Maximální vstupní úroveň Sat.: 105 dBµV avg
Maximální vstupní úroveň Terr.: 105 dBµV avg
Maximální výstupní úroveň Sat.: 100 dBµV avg
Maximální výstupní úroveň Terr.: 102 dBµV avg
Proudová spotřeba z každého přijímače: 100 mA (18 V)
Rozměry (d,š,v): 18.6 x 15.6 x 5.1 cm
Teplotní rozsah: -25 ~ +60°C
