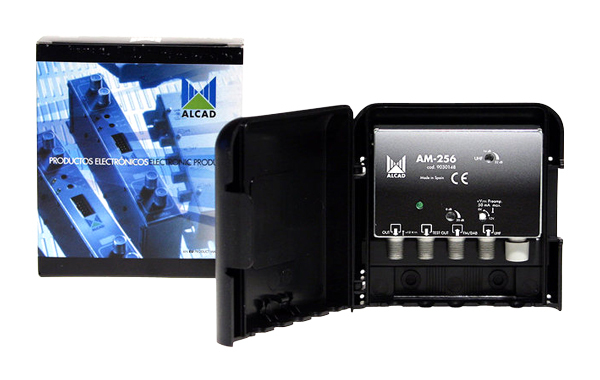

Anténní zesilovač ALCAD AM256, na stožár, 1xVHF(VKV+DAB) G20dB, 1xUHF G32dB

Alcad AM-256 je dvouvstupový stožárový zesilovač v novém vylepšeném designu, zvýšenou odolností proti povětrnostním vlivům a zvýšenou odolností proti rozkmitání. Vhodný pro montáž do vnitřního i venkovního prostředí. Jednotlivé vstupy mají samostatnou regulaci zesílení odporovým trimrem, napájení zesilovače +12V je realizováno dálkově po koaxiálním kabelu přes výstup, originální napájecí zdroje jsou AL-105 nebo AL-205, které jsou včetně napájecí výhybky a mají v sobě integrován i širokopásmový rozbočovač, zesilovač je vyráběn SMT technologií a je umístěn v Zamac odlitku, plastový kryt zaručuje zvýšenou ochranu proti povětrnostním podmínkám, plastový kryt zesilovače je přizpůsoben jak k montáži na stožár (max. průměr cca 48mm pomocí černého vázacího PE pásku) tak i na stěnu, vstupy a výstupy jsou na F-konektory, u UHF vstupů lze zapnout napájení pro předzesilovače +12V/50 mA, je vylepšeno elektrické a mechanické propojení mezi plošným spojem a Zamac odlitkem, které vede k větší stabilitě zesilovače.

Technické parametry :

- vstup předzesilovače : 1ks UHF pásmo (470-862MHz)
- vstup předzesilovače : 1ks VHF (88-108MHz +160-260MHz)
- výstup předzesilovače hlavní : 1ks VHF + UHF pásmo
- výstup předzesilovače testovací (-15dB) : ano
- pracovní frekvence : 88 až 862 MHz
- zesílení ve vstupu VHF/UHF : 20 dB / 32dB
- vlastní šum v prac. pásmu VHF/UHF : 5±1 dB / 3±1 dB
- zvlnění přenosové charakteristiky : 2dB
- regulace zesílení vst.útl. článkem VHF/UHF : 0 až -20dB / 0 až -16dB
- max. výst. úroveň DIN45004B : 108dBµV
- max. výst. úroveň IMD3 -66 dB : 105dBµV
- max. výst. úroveň IMD2 -60 dB : 93dBµV
- tlumení odrazu na vstupu a výstupu : > 10 dB
- odstup signálu mezi vstupy : > 30 dB
- vstupní konektor : 2 x Ff
- výstupní konektor : 2 x Ff
- napájení do výstupu zesilovače : 12V/45mA
- kontrolní LED přítomnosti napětí : ano
- napájení předzesilovačů 12V do vstupů : ano - odpojitelné spínači
- venkovní i vnitřní použití : ano, IP53
- provozní teplota : -10 ...+ 65°C
- hmotnost : 0,25 kg
- rozměr balení : 110 x 125 x 45 mm
- jedná se o náhradu za zesilovač Alcad AM216
