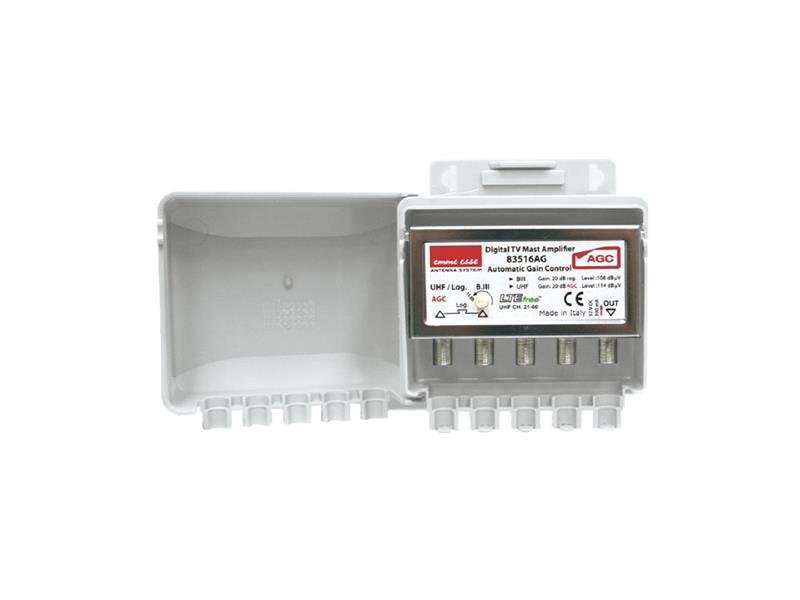

Předzesilovač anténní Emme Esse 83516AG, na stožár, +20dB, VHF+UHF s AGC, filtr LTE -

Předzesilovač anténní Emme Esse 83516AG, na stožár, +20dB, VHF+UHF s AGC, filtr LTE

Nová řada zesilovačů s automatickou regulací zisku (AGC). Tato řada zahrnuje čtyři verze a to : 83516AG(skl.č. 14411303) , 81942AG (skl.č. 14411302 ) , 82462AG a 81942A5G, které se liší zesílením, šumovým číslem a max. povolenou výstupní úrovní a filtrem LTE nebo 5G. Zesilovač byl navržen tak, aby splňoval všechny požadavky na příjem digitálního televizního signálu v souladu s platnými směrnicemi CE. Zesilovač je vhodný pro montáž do vnitřního i venkovního prostředí. Plastový kryt zesilovače zaručuje zvýšenou ochranu proti povětrnostním podmínkám a je přizpůsoben jak k montáži na stožár (max. průměr cca 55mm pomocí FeZn třmenu se závity M4) tak i na stěnu, vstupy a výstupy jsou na F-konektory.

Verze 83516AG je určena k montáži na anténní stožár, případně i ve vnitřním prostředí . Má buď 1 nebo 2 vstupy ( dá se konfigurovat pomocí propojek jumper´s , které se však musí objednat zvlášť). V dodávaném provedení jsou vstupy odděleny - samostatně VHF a samostatně UHF. Úroveň signálu ve vstupu VHF lze snížit odporovým potenciometrem až o 15 dB, zesílení je tedy 5 až 20dB. Zesílení zesilovače UHF ve druhém vstupu je řízeno automaticky pomocí zpětné vazby, takže je schopen vyrovnávat změny vstupního signálu vlivem počasí apod. Maximální uroveň signálu na výstupu v pásmu VHF je 108dBμV a v pásmu UHF je 114 dBμV. Max. zesílení v obou pásmech je 20dB, šum v pásmu VHF 3dB, v pásmu UHF 4dB.

Technické parametry :

- vstup předzesilovače : 1ks pásmo VHF III ( 174 -260 MHz )
- vstup předzesilovače : 1ks UHF LTE free ( 470-790MHz )
- výstup předzesilovače : 1ks 174 -260 MHz + 470-790MHz
- pracovní frekvence : 174 -260 MHz + 470-790MHz
- max. zesílení v pásmu VHF / UHF : 20 dB /20dB
- ruční regulace zesílení v pásmu VHF III : 5 až 20dB
- regulace AGC zesílení v pásmu UHF : 5 až 20dB
- vlastní šum v pásmu VHF / UHF : 3 dB / 4dB
- max. výst. pro 2 TV kanály v pásmu VHF/UHF : 108dBµV / 114dBµV
- vstupní konektor : 2 x Ff
- výstupní konektor : 1 x Ff
- napájení do výstupu zesilovače : 12V / 75mA
- napájení předzesilovače 12V/50mA do vstupu : ne
- venkovní i vnitřní použití : ano
- hmotnost : 0,25 kg
- rozměr balení : 110 x 110 x 48 mm
