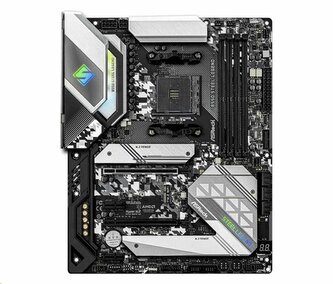

B550 Oceľová legenda

• Podporuje procesory AMD AM4 3. generácie Ryzen™ / budúce procesory AMD Ryzen™
• 14 Návrh výkonovej fázy, Digi Power, Dr. MOS
• Podpora DDR4 4733+ (OC)
• 1 PCIe 4.0 x16, 1 PCIe 3.0 x16, 2 PCIe 3.0 x1, 1 M.2 Kľúč E pre WiFi
• Možnosti grafického výstupu: HDMI, DisplayPort
• AMD CrossFireX™
• 7.1 CH HD Audio (Realtek ALC1220 Audio Codec), Nahimic Audio
• 6 SATA3, 1 Hyper M.2 (PCIe Gen4 x4), 1 M.2 (PCIe Gen3 x2 a SATA3)
• 2 USB 3.2 Gen2 (zadný typ A+C), 5 USB 3.2 Gen1 (2 predné, 2 zadné, 1 predný typ C)
• Drak 2.5G LAN

TECHNICKÉ ŠPECIFIKÁCIE

Jedinečná funkcia ASRock USB 3.2 Gen2 - ASRock USB 3.2 port typu A Gen2 (10 Gb/s)- ASRock USB 3.2 porty typu C Gen2 (10 Gb/s)ASRock Super Alloy - XXL chladič z hliníkovej zliatiny- prémiová 60A napájacia tlmivka- 50A dr.MOS- Prémiová tlmivka z pamäťovej zliatiny (znižuje 70 % straty jadra v porovnaní s tlmivkou zo železného prášku)- Nichicon 12K Black Caps (100 % vysokokvalitné vodivé polymérové kondenzátory japonskej výroby)- I/O Armor- Matná čierna PCB- Sklenená tkanina s vysokou hustotou- 2oz medená PCB 2.5G LANASRock Steel Slot Gen4ASRock Full Coverage M.2 ChladičASRock Hyper M.2 (PCIe Gen4x4)ASRock Ultra USB PowerASRock Full Spike Protection (pre všetky USB, audio, LAN porty)ASRock Live Update & APP Shop CPU

- Podporuje procesory AMD AM4 3. generácie Ryzen™ / budúce procesory AMD Ryzen™*- dizajn Digi Power- dizajn 14 napájacích fáz

*Nie je kompatibilný s procesormi AMD Ryzen™ 5 3400G a Ryzen™ 3 3200G.

Čipová súprava - AMD B550 Pamäť

- Dual Channel DDR4 Memory Technology- 4 x DDR4 DIMM Slots- AMD Ryzen series CPUs (Matisse) support DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*- AMD Ryzen series APUs support DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*- Max. kapacita systémovej pamäte: 128 GB- podporuje pamäťové moduly s profilom Extreme Memory Profile (XMP)- 15µ zlatý kontakt v slotoch DIMM

Grafika

- Integrovaná grafika AMD Radeon™ Vega v APU radu Ryzen*- DirectX 12, Pixel Shader 5.0- Zdieľaná pamäť predvolene 2 GB. Maximálna zdieľaná pamäť podporuje až 16 GB.- Duálny grafický výstup: podpora HDMI a DisplayPort 1.4 porty pomocou nezávislých ovládačov displeja- Podporuje HDMI 2.1 s max. rozlíšenie až do 4K x 2K (4096x2160) pri 60 Hz- Podporuje DisplayPort 1.4 s max. rozlíšenie až do 5K (5120x2880)@120Hz- podporuje automatickú synchronizáciu pier, Deep Color (12bpc), xvYCC a HBR (High Bit Rate Audio) s HDMI 2.1 port (vyžaduje sa kompatibilný monitor HDMI)- Podporuje HDR (vysoký dynamický rozsah) s rozhraním HDMI 2.1- Podporuje HDCP 2.3 s HDMI 2.1 a DisplayPort 1.4 porty- Podporuje prehrávanie v rozlíšení 4K Ultra HD (UHD) s rozhraním HDMI 2.1 a DisplayPort 1.4 porty- podporuje Microsoft PlayReady

*Skutočná podpora sa môže líšiť podľa CPu

Maximálna zdieľaná pamäť 16 GB vyžaduje 32 GB nainštalovanej systémovej pamäte.

Sloty

CPU radu AMD Ryzen (Matisse)- 2 x sloty PCI Express x16 (PCIE1: režim Gen4x16; PCIE3: režim Gen3 x4)*APU radu AMD Ryzen- 2 x sloty PCI Express x16 (PCIE1: režim Gen3x16; PCIE3: režim Gen3 x4)*- 2 x PCI Express 3.0 x1 sloty- Podporuje AMD Quad CrossFireX™ a CrossFireX™- 1 x M.2 zásuvky (kľúč E), podporuje modul WiFi/BT typu 2230- 15µ zlatý kontakt v slote VGA PCIe (PCIE1)

*Podpora diskov NVMe SSD ako štartovacích diskov

Úložisko

- 6 x SATA3 6.0 Gb/s konektory, podpora RAID (RAID 0, RAID 1 a RAID 10), NCQ, AHCI a Hot Plug*- 1 x Hyper M.2 Zásuvka (M2_1), podporuje kľúč M typu 2230/2242/2260/2280 M.2 moduly PCI Express do Gen4x4 (64 Gb/s) (s Matisse) alebo Gen3x4 (32 Gb/s)- 1 x M.2 Zásuvka (M2_2), podporuje kľúč M typu 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s modul a M.2 moduly PCI Express do Gen3 x2 (16 Gb/s)

*M2_2 a SATA3_5_6 majú spoločné jazdné pruhy. Ak sa niektorá z nich používa, druhá sa vypne.

Podporuje NVMe SSD ako štartovacie diskyPodporuje ASRock U.2 Súprava

LAN - 2.5 Gigabit LAN 10/100/1000/2500 Mb/s- Dragon RTL8125BG- Podporuje Dragon 2.softvér 5G LAN- Inteligentné automatické nastavenie šírky pásma- Vizuálne užívateľské rozhranie- Vizuálne štatistiky využívania siete- Optimalizované predvolené nastavenie pre režimy hier, prehliadača a streamovania- Užívateľsky prispôsobené riadenie priorít- Podpora Wake-On-LAN- Podpora ochrany pred bleskom/ESD- Podpora energeticky úsporného Ethernetu 802.3az- Podporuje PXE Konektor

- 1 x SPI TPM Header- 1 x Power LED and Speaker Header- 2 x RGB LED Header*- 2 x Addressable LED Header- 1 x CPU Fan Connector (4-pin)- 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)- 5 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)- 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)- 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)- 1 x 4 pin 12V Power Connector (Hi-Density Power Connector)- 1 x Front Panel Audio Connector (15µ Gold Audio Connector)- 2 x USB 2.0 Hlavičky (Podpora 4 USB 2.0) (Podporuje ochranu proti ESD)- 1 x USB 3.2 Gen1 Header (Podporuje 2 USB 3.2 Gen1) (Podporuje ochranu proti ESD)- 1 x USB 3. typu C na prednom paneli.2 Gen1 Header (podporuje ESD ochranu)- 1 x Dr. Ladenie pomocou LED

*Celkovo podporuje až 12 V/3 A, 36 W LED pásik

Podporuje celkovo až 5V/3A, 15W LED pásik

Konektor ventilátora CPU podporuje ventilátor CPU s maximálnym výkonom 1 A (12 W).

CPU_FAN2/WP_3A podporuje ventilátor vodného chladiča s maximálnym výkonom 3A (36 W).

Ventilátor šasi/vodného čerpadla podporuje ventilátor vodného chladiča s maximálnym výkonom ventilátora 2 A (24 W).CPU_FAN2/WP_3A, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP, CHA_FAN4/WP a CHA_FAN5/WP dokážu automaticky zistiť, či sa používa 3- alebo 4-kolíkový ventilátor.

Audio - 7.1 CH HD Audio s ochranou obsahu (Realtek ALC1220 Audio Codec)- Prémiová podpora Blu-ray Audio- Podporuje prepäťovú ochranu- 120dB SNR DAC s diferenciálnym zosilňovačom- Prémiový zosilňovač NE5532 pre audio konektor na prednom paneli (podporuje až 600 Ohmové slúchadlá)- Pure Power-In- Technológia Direct Drive- Izolované tienenie PCB- Snímanie impedancie na zadnom výstupnom porte- Jednotlivé vrstvy PCB pre R/L audio kanál- Zlaté audio konektory- 15µ zlatý audio konektor- Nahimic Audio Vstupy/výstupy na zadnom paneli

- 2 x montážne body antény- 1 x port PS/2 pre myš/klávesnicu- 1 x port HDMI- 1 x DisplayPort 1.4- 1 x optický výstup SPDIF- 1 x USB 3.2 port typu A Gen2 (10 Gb/s) (podporuje ochranu proti prepätiu)- 1 x USB 3.2 porty typu C Gen2 (10 Gb/s) (podporuje ochranu proti ESD)- 2 x USB 3.2 porty Gen1 (podporuje ochranu proti ESD)- 4 x USB 2.0 portov (podporuje ochranu proti ESD)*- 1 x RJ-45 LAN port s LED diódou (ACT/LINK LED a SPEED LED)- HD audio konektory: zadný reproduktor / centrálny / basový / linkový vstup / predný reproduktor / mikrofón (zlaté audio konektory)

*Napájanie Ultra USB je podporované na portoch USB_34.Funkcia ACPI wake-up nie je podporovaná na portoch USB_34.

Softvér a UEFI

Softvér- ASRock Motherboard Utility (A-Tuning)- ASRock Dragon 2.softvér 5G LAN- ASRock Polychrome SYNC*UEFI- ASRock Full HD UEFI- ASRock Instant Flash

*Tieto nástroje si môžete stiahnuť z ASRock Live Update & APP Shop.

Podpora CD - Ovládače, nástroje, antivírusový softvér (skúšobná verzia), prehliadač a panel nástrojov Google Chrome BIOS - 256Mb AMI UEFI Legal BIOS s podporou GUI- Podporuje "Plug and Play"- ACPI 5.1 dodržiavanie udalostí prebudenia- Podporuje jumperfree- SMBIOS 2.3 podpora- CPU, CPU VDDCR_SOC, DRAM, VPPM, VTT_DDR Offset, CPU VDD 1.8 Viacnásobné nastavenie napätia príslušenstvo - Stručná inštalačná príručka, podporné CD- 2 x dátové káble SATA- 3 x skrutky pre M.2 zásuvky- 2 x stojan pre M.2 zásuvky monitor hardvéru - Snímanie teploty: CPU, CPU/vodné čerpadlo, ventilátory podvozku/vodného čerpadla- Tachometer ventilátorov: CPU, CPU/vodné čerpadlo, ventilátory podvozku/vodného čerpadla- Tichý ventilátor (automatické nastavenie otáčok ventilátorov podvozku podľa teploty CPU): CPU, CPU/vodné čerpadlo, ventilátory podvozku/vodného čerpadla- Riadenie viacerých otáčok ventilátorov: CPU, CPU/vodné čerpadlo, ventilátory podvozku/vodného čerpadla- Monitorovanie napätia: +12V, +5V, +3.3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, CPU VDD 1.8V Operačný systém - Microsoft Windows 10 64-bit Faktor formy - Formát ATX: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm- 2oz medené PCB Certifikáty - FCC, CE- ErP/EuP ready (vyžaduje sa ErP/EuP ready napájací zdroj)

.
