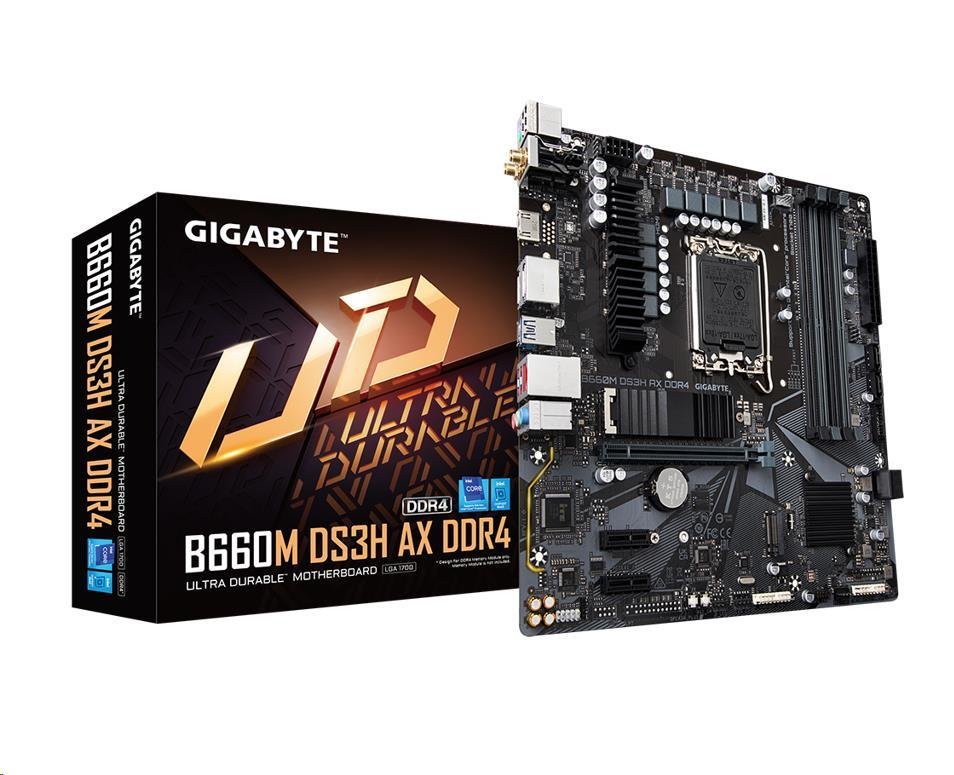

GIGABYTE MB Sc LGA1700 B660M DS3H AX DDR4, Intel B660, 4xDDR4, 1xDPm 1xHDMI, 1xVGA, WI-FI, mATX -

B660M DS3H AX DDR4 Základná doska Intel B660 s 6+2+1-fázovým hybridným digitálnym VRM s chladičom MOS, 2 x PCIe 4.0 M.2 s tepelnou ochranou, 2.5GbE LAN, WIFI 6 802.11ax , zadný USB 3.2 Gen 2 Type-C, RGB FUSION 2.0, Q-Flash Plus Podporuje procesory radu Intel Core™ 12. generácie Dvojkanálová... číst celé

B660M DS3H AX DDR4

Základná doska Intel B660 s 6+2+1-fázovým hybridným digitálnym VRM s chladičom MOS, 2 x PCIe 4.0 M.2 s tepelnou ochranou, 2.5GbE LAN, WIFI 6 802.11ax , zadný USB 3.2 Gen 2 Type-C, RGB FUSION 2.0, Q-Flash Plus

Podporuje procesory radu Intel Core™ 12. generácie
Dvojkanálová nevyrovnaná vyrovnávacia pamäť DDR4, 4 DIMM
6+2+1 fázový hybridný digitálny VRM s chladičom MOS
WIFI 6 802.11ax 2T2R a BT5 s anténou AERO
Rýchle 2.5 GbE LAN s riadením šírky pásma
Duálna ultrarýchla karta NVMe PCIe 4.0 x4 M.2 s tepelnou ochranou
Zadné rozhranie SuperSpeed USB 3.2 Gen 2 TYPE-C pre rýchle a všestranné pripojenie
Vysokokvalitné zvukové kondenzátory a ochrana proti šumu
RGB FUSION 2.0 podporuje adresovateľné LED a RGB LED pásy
Inteligentný ventilátor 6 je vybavený viacerými snímačmi teploty, hybridnými hlavičkami ventilátorov s funkciou FAN STOP
Q-Flash Plus Aktualizácia systému BIOS bez inštalácie procesora, pamäte a grafickej karty

CPU

Socket LGA1700: Podpora procesorov 12. generácie Intel Core™ i9/procesorov Intel Core™ i7/procesorov Intel Core™ i5
L3 cache sa líši v závislosti od procesora
(Viac informácií nájdete v časti "Zoznam podporovaných procesorov".)

Čipová súprava

Čipová súprava Intel B660 Express

Pamäť

Podpora pamäťových modulov DDR4 3200/3000/2933/2666/2400/2133 MHz
4 x DDR DIMM socket s podporou až 128 GB (32 GB kapacita jedného DIMM) systémovej pamäte
Dvojkanálová architektúra pamäte
Podpora ECC nevyrovnaných DIMM 1Rx8/2Rx8 pamäťových modulov (pracujú v režime non-ECC)
Podpora non-ECC nevyrovnaných DIMM 1Rx8/2Rx8/1Rx16 pamäťových modulov
Podpora pamäťových modulov Extreme Memory Profile (XMP)
(Najnovšie podporované rýchlosti a pamäťové moduly nájdete na webovej stránke spoločnosti GIGABYTE.)

Palubná grafika

Podpora integrovaného grafického procesora - Intel HD Graphics:
1 x port D-Sub s maximálnym rozlíšením 1920x1200@60 Hz
1 x port HDMI s maximálnym rozlíšením 4096x2160@60 Hz
* Podpora HDMI 2.1 a HDCP 2.3.
Podpora natívneho HDMI 2.1 port kompatibilný s TMDS.
1 x DisplayPort s podporou maximálneho rozlíšenia 4096x2304@60 Hz
* Podpora DisplayPort 1.2 a HDCP 2.3
1 x DisplayPort s maximálnym rozlíšením 4096x2304@60 Hz
* Podpora DisplayPort 1.verzia 2.
(Špecifikácie grafiky sa môžu líšiť v závislosti od podpory CPU.)

Podpora až 3 displejov súčasne

Audio

Realtek Audio CODEC
High Definition Audio
2/4/5.1/7.1-kanálový
* Konfigurácia 7.1-kanálový zvuk, musíte najprv otvoriť zvukový softvér a vybrať položku Rozšírené nastavenia zariadenia > Zariadenie na prehrávanie, aby ste zmenili predvolené nastavenie.

LAN

Realtek 2.čip 5GbE LAN (2.5 Gbps/1 Gbps/100 Mbps)

Modul bezdrôtovej komunikácie

Intel Wi-Fi 6 AX201 (Pre PCB rev. 1.0)
WIFI a, b, g, n, ac, ax, supporting 2.4/5 GHz Dual-Band
BLUETOOTH 5.2
Podpora bezdrôtového štandardu 11ax 160 MHz a až 2.prenosová rýchlosť 4 Gb/s
Intel Wi-Fi 6 AX200 (Pre PCB rev. 1.1)
WIFI a, b, g, n, ac, ax, podpora 2.4/5 GHz Dual-Band
BLUETOOTH 5.2
Podpora bezdrôtového štandardu 11ax 160 MHz a až 2.prenosová rýchlosť 4 Gb/s
Intel Wi-Fi 6E AX211 (Pre PCB rev. 1.2)
WIFI a, b, g, n, ac, ax, podpora 2.nosné frekvenčné pásma 4/5/6 GHz
BLUETOOTH 5.2
Podpora bezdrôtového štandardu 11ax 160 MHz a až 2.prenosová rýchlosť 4 Gb/s
(Skutočná prenosová rýchlosť sa môže líšiť v závislosti od prostredia a zariadenia.)

Rozširujúce sloty

1 x slot PCI Express x16, pracujúci s rozlíšením x16
(Slot PCIEX16 je v súlade s PCI Express 4.0 štandard.)
2 x sloty PCI Express x1
(Sloty PCIEX1 zodpovedajú PCI Express 3.0 štandard.)
Rozhranie úložiska
CPU:
1 x M.2 konektor (Socket 3, kľúč M, typ 2260/2280 PCIe 4.0 x4/x2 SSD) (M2A_CPU)
Čipová sada:
1 x M.2 konektor (Socket 3, kľúč M, typ 2260/2280 PCIe 4.0 x4/x2 SSD) (M2P_SB)
4 x SATA 6Gb/s konektory
Podpora RAID 0, RAID 1, RAID 5 a RAID 10

Intel Optane™ Memory Ready
* Akceleráciu systému pomocou pamäte Intel Optane™ Memory je možné povoliť len na zariadení M.2 konektor podporovaný čipovou sadou.

USB

Čipová súprava:
1 x port USB typu C na zadnom paneli s rozhraním USB 3.2 Gen 2
5 x USB 3.2 porty Gen 1 (3 porty na zadnom paneli, 2 porty dostupné cez interný konektor USB)
2 x USB 2.0/1.1 portov na zadnom paneli
Chipset+2 USB 2.0 Rozbočovače:
4 x USB 2.0/1.1 porty dostupné cez interné záhlavia USB

Interné konektory I/O

1 x 24-pinový hlavný napájací konektor ATX
1 x 8-pinový napájací konektor ATX 12V
1 x záhlavie ventilátora CPU
3 x záhlavie systémového ventilátora
1 x adresovateľná záhlavie LED pásu
1 x záhlavie RGB LED pásu
2 x M.2 konektory Socket 3
4 x konektory SATA 6 Gb/s
1 x záhlavie na prednom paneli
1 x záhlavie na prednom paneli
1 x USB 3.2 Gen 1 header
2 x USB 2.0/1.1 hlavičky
1 x hlavička modulu dôveryhodnej platformy (Pre GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 len modul)
1 x S/PDIF Out header
1 x Q-Flash Plus tlačidlo
1 x resetovacie tlačidlo
1 x resetovacia prepojka
1 x Clear CMOS jumper
*Všetky headery ventilátorov podliehajú podpore AIO_Pump, čerpadla a vysokovýkonného ventilátora so schopnosťou dodávať až 2A/12V @ 24W.

Konektory na zadnom paneli

2 x USB 2.0/1.1 porty
1 x port PS/2 pre klávesnicu/myš
2 x konektory antény SMA (2T2R)
1 x port HDMI
2 x DisplayPort
3 x USB 3.2 porty Gen 1
1 x port USB Type-C s rozhraním USB 3.podpora 2 Gen 2
1 x port RJ-45
3 x audio konektory

Riadiaca jednotka I/O

riadiaci čip iTE I/O

Monitorovanie H/W

Detekcia napätia
Detekcia teploty
Detekcia otáčok ventilátora
Upozornenie na zlyhanie ventilátora
Regulácia otáčok ventilátora
* To, či je funkcia regulácie otáčok ventilátora podporovaná, závisí od nainštalovaného chladiča.

BIOS

1 x 256 Mbit flash
Použitie licencovaného systému AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.

Jedinečné vlastnosti

Podpora APP Center
* Dostupné aplikácie v APP Center sa môžu líšiť podľa modelu základnej dosky. Podporované funkcie jednotlivých aplikácií sa môžu líšiť aj v závislosti od špecifikácií základnej dosky.
@BIOS
EasyTune
Fast Boot
Game Boost
ON/OFF Charge
RGB Fusion
Smart Backup
System Information Viewer
Podpora Q-Flash Plus
Podpora Q-Flash
Podpora Xpress Install
