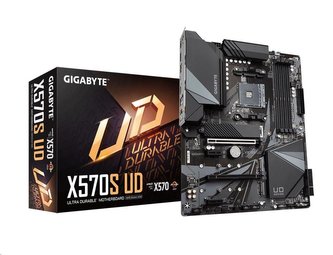

X570S UD

Základná doska AMD X570S UD s dvojitým 12+2-fázovým digitálnym riešením VRM s 50A DrMOS, plne krytou tepelnou konštrukciou, trojitou ultrarýchlou pamäťou NVMe PCIe 4.0/3.0 x4 M.2 s tepelnou ochranou, Fast 2.5GbE LAN, zadné a predné USB 3.2 Type-C, RGB FUSION 2.0, Q-Flash Plus

• Podporuje procesory AMD Ryzen™ série 5000/ Ryzen™ série 5000 G/ Ryzen™ série 4000 G/ Ryzen™ série 3000/ Ryzen™ série 3000 G/ Ryzen™ série 2000/ Ryzen™ série 2000 G
• Dvojkanálová ECC/ne-ECC nevyrovnaná pamäť DDR4, 4 DIMM
• Dvojité 12+2-fázové digitálne riešenie VRM s 50A DrMOS
• Úplne zakrytý tepelný dizajn s chladičmi MOSFET s vysokým krytím
• Trojnásobná ultrarýchla karta NVMe PCIe 4.0/3.0 x4 M.2 s tepelnou ochranou
• Rýchle 2.5GbE LAN s riadením šírky pásma
• Zadný a predný USB3.2 Type-C pre rýchle a všestranné pripojenia
• Vysokokvalitné zvukové kondenzátory a ochrana proti šumu pre maximálnu kvalitu zvuku
• Inteligentný ventilátor 6 je vybavený viacerými snímačmi teploty, hybridnými hlavičkami ventilátorov s funkciou FAN STOP
• RGB FUSION 2.0 s viaczónovou adresovateľnou LED svetelnou šou, podpora adresovateľných LED a RGB LED pásikov
• Q-Flash Plus Aktualizácia systému BIOS bez inštalácie procesora, pamäte a grafickej karty

CPU

AMD Socket AM4, podpora pre: procesory AMD Ryzen™ série 5000/ Ryzen™ série 5000 G/ AMD Ryzen™ série 4000 G/ AMD Ryzen™ série 3000/ AMD Ryzen™ série 3000 G/ AMD Ryzen™ série 2000/ AMD Ryzen™ série 2000 G
(Ďalšie informácie nájdete v časti "Zoznam podporovaných procesorov".)

Čipová súprava

AMD X570

Pamäť

4 x zásuvky DDR4 DIMM s podporou až 128 GB (32 GB kapacita jedného DIMM) systémovej pamäte
Dvojkanálová architektúra pamäte
Podpora DDR4 5100(O.C.) / 4800(O.C.) / 4600(O.C.) / 4400(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3733(O.C.) / 3600(O.C.) / 3466(O.C) / 3400(O.C.) / 3200(O.C.) / 2933 / 2667 / 2400 / 2133 MHz pamäťové moduly
Podpora ECC nevyrovnaných pamäťových modulov DIMM 1Rx8/2Rx8*
* Podpora ECC pamäte (režim ECC) sa líši podľa procesora
Podpora neECC nevyrovnaných pamäťových modulov DIMM 1Rx8/2Rx8/1Rx16
Podpora pamäťových modulov Extreme Memory Profile (XMP)
(Ďalšie informácie nájdete v časti "Zoznam podpory pamäte".)

Palubná grafika

Integrovaný grafický procesor:
1 x port HDMI, ktorý podporuje maximálne rozlíšenie 4096x2160@60 Hz
* Podpora HDMI 2.1, HDCP 2.3 a HDR.
Maximálna zdieľaná pamäť 16 GB

Audio

Realtek Audio CODEC
High Definition Audio
2/4/5.1/7.1-kanálový

LAN

Realtek 2.čip 5GbE LAN (2.5 Gbps/1 Gbps/100 Mbps)

Rozširujúce sloty

1 x slot PCI Express x16 (PCIEX16), integrovaný v procesore:
Procesory AMD Ryzen™ radu 5000/AMD Ryzen™ radu 3000 podporujú PCIe 4.0 x16 režim
Procesory AMD Ryzen™ 4000 série G/procesory AMD Ryzen™ 2000 podporujú PCIe 3.0 x16
Procesory AMD Ryzen™ 3000 série G/AMD Ryzen™ 2000 série G podporujú PCIe 3.0 režim x8
* Ak chcete dosiahnuť optimálny výkon, nainštalujte iba jednu grafickú kartu PCI Express do slotu PCIEX16.
1 x slot PCI Express x16 (PCIEX2), integrovaný v čipovej sade:
Podpora PCIe 4.0(Poznámka)/3.0 x2 režim
* Slot PCIEX2 zdieľa šírku pásma s konektormi SATA3 4, 5. Konektory SATA3 4, 5 sa stanú nedostupnými, keď je v slote PCIEX2 nainštalované zariadenie.
2 x sloty PCI Express x1 (PCIEX1_1/PCIEX1_2), integrované v čipovej sade:
Podpora PCIe 4.0(Poznámka)/3.0
(Poznámka) Len pre procesory AMD Ryzen™ série 5000/AMD Ryzen™ série 3000.

Rozhranie úložiska

1 x M.2 konektor (M2A_CPU), integrovaný v procesore, podporuje Socket 3, kľúč M, typ 2242/2260/2280/22110 SSD:
Procesory AMD Ryzen™ série 5000/procesory AMD Ryzen™ série 3000 podporujú SATA a PCIe 4.0 x4/x2 SSD
Procesory AMD Ryzen™ 4000 série G/procesory AMD Ryzen™ 3000 série G/procesory AMD Ryzen™ 2000 série G/procesory AMD Ryzen™ 2000 série G podporujú rozhranie SATA a PCIe 3.0 x4/x2 SSD
1 x M.2 konektor (M2C_SB), integrovaný v čipovej sade, podporuje Socket 3, kľúč M, typ 2242/2260/2280/22110 SSD:
Podpora PCIe 4.0(Poznámka)/3.0 x4/x2 SSD
1 x M.2 konektor (M2B_SB), integrovaný v čipovej sade, podporuje Socket 3, kľúč M, typ 2242/2260/2280/22110 SSD:
Podpora SATA a PCIe 4.0(Poznámka)/3.0 x4/x2 SSD
6 x konektory SATA 6 Gb/s, integrované v čipovej sade:
Podpora RAID 0, RAID 1 a RAID 10
(Poznámka) Len pre procesory AMD Ryzen™ radu 5000/AMD Ryzen™ radu 3000.

USB

CPU:
4 x USB 3.2 porty Gen 1 na zadnom paneli
Chipset:
2 x porty USB Type-C s USB 3.podpora 2. generácie (1 port na zadnom paneli, 1 port dostupný cez interný USB header)
1 x USB 3.2 Gen 2 Type-A port (červený) na zadnom paneli
2 x USB 3.2 porty Gen 1 dostupné cez interný konektor USB
6 x USB 2.0/1.1 porty (2 porty na zadnom paneli, 4 porty dostupné cez interné USB headery)

Interné konektory I/O

1 x 24-pinový hlavný napájací konektor ATX
1 x 8-pinový napájací konektor ATX 12V
1 x záhlavie ventilátora CPU
1 x záhlavie ventilátora vodného chladenia CPU
3 x záhlavie systémového ventilátora
1 x záhlavie systémového ventilátora/čerpadla vodného chladenia
2 x záhlavie adresovateľných LED pásov
2 x záhlavie RGB LED pásov
1 x záhlavie LED pásu chladiča CPU/RGB LED pásu
3 x M.2 konektory Socket 3
6 x konektory SATA 6 Gb/s
1 x záhlavie na prednom paneli
1 x záhlavie na prednom paneli pre zvuk
1 x záhlavie USB Type-C, s USB 3.2 Gen 2
1 x USB 3.2 Gen 1 header
2 x USB 2.0/1.1 headers
1 x Trusted Platform Module (TPM) header (2x6 pinov, pre GC-TPM2.0_S len modul)
1 x Clear CMOS jumper
*Všetky headery ventilátorov podliehajú podpore AIO_Pump, Pump a vysokovýkonného ventilátora so schopnosťou dodávať až 2A/12V @ 24W.

Konektory na zadnom paneli

1 x port PS/2 pre klávesnicu/myš
1 x port HDMI
4 x USB 3.2 porty Gen 1
2 x USB 2.0/1.1 port
1 x port USB typu C s rozhraním USB 3.2 Gen 2
1 x USB 3.2 Gen 2 Type-A port (červený)
1 x Q-Flash Plus tlačidlo
1 x RJ-45 port
6 x audio konektory

Riadiaca jednotka I/O

riadiaci čip iTE I/O

Monitorovanie H/W

Detekcia napätia
Detekcia teploty
Detekcia otáčok ventilátora
Detekcia prietoku chladiacej vody
Upozornenie na zlyhanie ventilátora
Regulácia otáčok ventilátora
* To, či je podporovaná funkcia regulácie otáčok ventilátora (čerpadla), závisí od nainštalovaného ventilátora (čerpadla).

BIOS

1 x 256 Mbit flash
Použitie licencovaného systému AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.

Jedinečné vlastnosti

Podpora APP Center
* Dostupné aplikácie v APP Center sa môžu líšiť podľa modelu základnej dosky. Podporované funkcie jednotlivých aplikácií sa môžu líšiť aj v závislosti od špecifikácií základnej dosky.
@BIOS
EasyTune
Fast Boot
Game Boost
ON/OFF Charge
RGB Fusion
Smart Backup
System Information Viewer
Podpora Q-Flash Plus
Podpora Q-Flash
Podpora Xpress Install

Dodávaný softvér

Norton Internet Security (verzia OEM)
Realtek 8125 Gaming LAN Bandwidth Control Utility

Operačný systém

Podpora 64-bitového systému Windows 10

Faktor formy

Formát ATX; 30.5 cm x 24.4cm

Poznámka

Vzhľadom na rôzne podmienky podpory Linuxu poskytované výrobcami čipových súprav si stiahnite ovládač Linuxu z webovej stránky výrobcu čipovej súpravy alebo z webovej stránky tretej strany.
Väčšina výrobcov hardvéru/softvéru už nemusí ponúkať ovládače pre Win9X/ME/2000/XP. Ak budú ovládače k dispozícii od dodávateľov, budeme ich aktualizovať na webovej stránke GIGABYTE..
