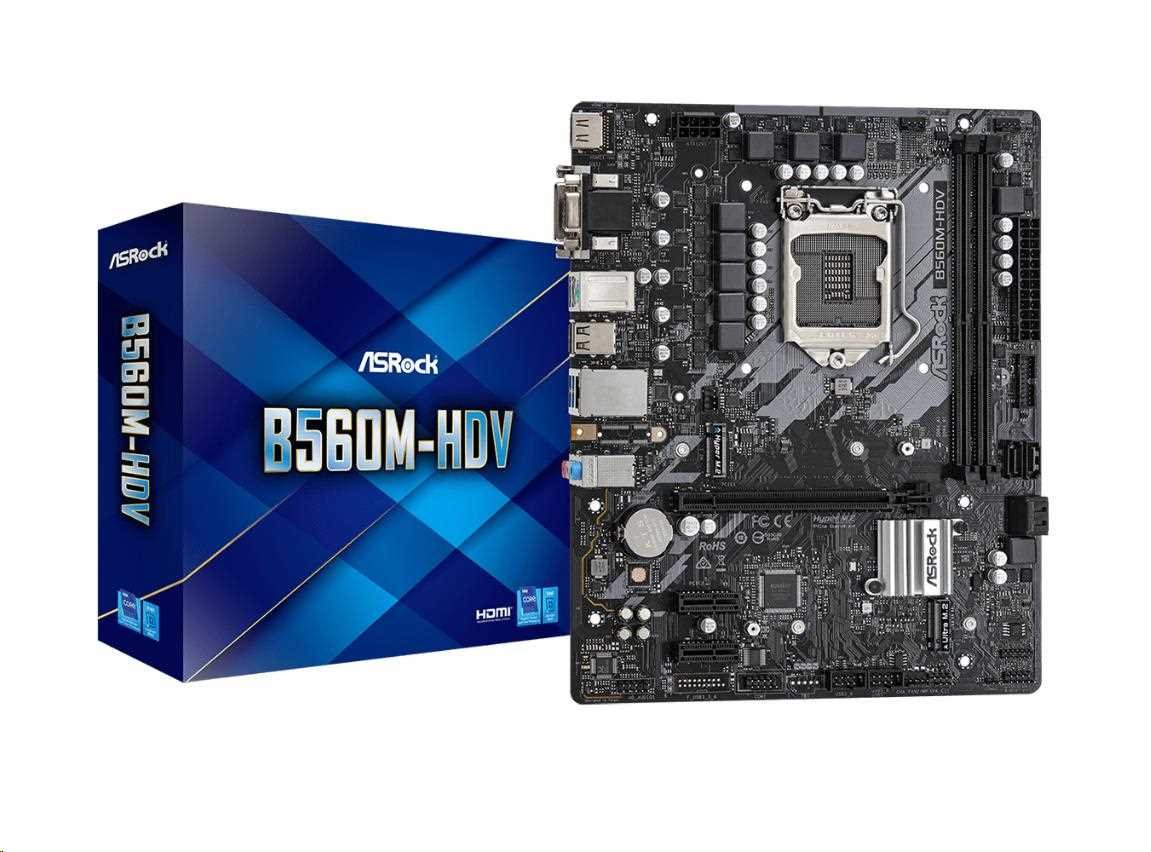

ASRock MB Sc LGA1200 B560M-HDV, Intel B560, 2xDDR4, 1xHDMI, 1xDVI, 1xVGA, mATX -

B560M-HDV Podporuje procesory Intel Core™ 10. generácie a procesory Intel Core™ 11. generácie Podporuje DDR4 5000MHz (OC) 1 x PCIe 4.0 x16, 2 x PCIe 3.0 x1 Možnosti grafického výstupu: HDMI, DVI-D, D-Sub 7.1 CH HD Audio (zvukový kodek Realtek ALC897) 4 SATA3, 1 x Hyper M.2 (PCIe Gen4 x4) 1 x... číst celé

B560M-HDV

Podporuje procesory Intel Core™ 10. generácie a procesory Intel Core™ 11. generácie
Podporuje DDR4 5000MHz (OC)
1 x PCIe 4.0 x16, 2 x PCIe 3.0 x1
Možnosti grafického výstupu: HDMI, DVI-D, D-Sub
7.1 CH HD Audio (zvukový kodek Realtek ALC897)
4 SATA3, 1 x Hyper M.2 (PCIe Gen4 x4)
1 x Ultra M.2 (PCIe Gen3 x4 a SATA3)
6 x USB 3.2 Gen1 (4 x zadné, 2 x predné)
6 x USB 2.0 (2 x zadné, 4 x predné)
Gigabitová sieť Intel LAN

Jedinečná funkcia

ASRock Super Alloy
- Prémiová 50A výkonová tlmivka
- Zafírovo čierna PCB
- PCB zo sklenenej tkaniny s vysokou hustotou
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock Full Spike Protection (pre všetky porty USB, Audio, LAN)
ASRock Live Update & APP Shop

CPU

- Podporuje procesory Intel Core™ 10. generácie a procesory Intel Core™ 11. generácie (LGA1200)
- Digi Power design
- 6 Power Phase design
- Podporuje Intel Turbo Boost Max 3.0 Technológie

Čipová súprava

- Intel B560

Pamäť

- Dvojkanálová pamäťová technológia DDR4
- 2 x sloty DDR4 DIMM
- Procesory Intel Core™ 11. generácie podporujú nevyrovnanú pamäť DDR4 bez vyrovnávacej pamäte do 5000+(OC)*
- Procesory Intel Core™ 10. generácie podporujú nevyrovnanú pamäť DDR4 bez vyrovnávacej pamäte do 4600+(OC)*

- Podporuje pamäťové moduly ECC UDIMM (pracujú v režime bez ECC)
- Max. kapacita systémovej pamäte: 64 GB
- Podporuje Intel Extreme Memory Profile (XMP) 2.

*procesory 11. generácie Intel Core™ (i9/i7/i5) podporujú DDR4 do 2933; Core™ (i3), Pentium a Celeron podporujú DDR4 do 2666.
procesory Intel Core™ 10. generácie (i9/i7) podporujú DDR4 do 2933; Core™ (i5/i3), Pentium a Celeron podporujú DDR4 do 2666.
Vzhľadom na obmedzenie operačného systému môže byť skutočná veľkosť pamäte menšia ako 4 GB pre rezerváciu na používanie systému pod 32-bitovým operačným systémom Windows. Pre 64-bitový operačný systém Windows so 64-bitovým procesorom takéto obmedzenie neexistuje.

BIOS

- 128Mb AMI UEFI Legal BIOS s podporou viacjazyčného grafického rozhrania
- ACPI 6.0 Kompatibilné udalosti prebudenia
- SMBIOS 2.7 Podpora
- CPU Core/Cache, GT, DRAM, VPPM, VCCIN_AUX, VCCST, VCCSA Viacnásobné nastavenie napätia

Grafika

- procesory Intel Core™ 11. generácie podporujú grafickú architektúru Intel Xe (Gen 12). procesory Intel Core™ 10. generácie podporujú grafiku 9. generácie
- Grafika, médiá a výpočty: Microsoft DirectX 12, OpenGL 4.5, Intel Built In Visuals, Intel Quick Sync Video, hybridná/prepínateľná grafika, OpenCL 2.1
- Zabezpečenie zobrazenia a obsahu: Rec. 2020 (široký farebný gamut), Microsoft PlayReady 3.0, UHD/HDR Blu-ray Disc
- Tri možnosti grafického výstupu: D-Sub, DVI-D a HDMI
- Podporuje trojitý monitor
- Podporuje HDMI 2.0 s max. rozlíšenie až do 4K x 2K (4096x2160) pri 60 Hz
- Podporuje DVI-D s max. rozlíšenie do 1920x1200 @ 60Hz
- Podporuje D-Sub s max. rozlíšenie až do 1920x1200 @ 60Hz
- podporuje automatickú synchronizáciu pier, Deep Color (12bpc), xvYCC a HBR (High Bit Rate Audio) s HDMI 2.0 Port (vyžaduje sa kompatibilný monitor HDMI)
- Podporuje HDCP 2.3 s DVI-D a HDMI 2.0 portov

*Vstavaná grafika Intel UHD Graphics a výstupy VGA môžu byť podporované len procesormi s integrovaným GPU.
procesory Intel Core™ 11. generácie podporujú HDMI 2.0. procesory Intel Core™ 10. generácie podporujú HDMI 1.4.

Audio

- 7.1 CH HD Audio (Realtek ALC897 Audio Codec)
- Podporuje prepäťovú ochranu

LAN

- Gigabitová sieť LAN 10/100/1000 Mb/s
- Giga PHY Intel I219V
- Podporuje funkciu Wake-On-LAN
- Podporuje ochranu pred bleskom/ESD
- Podporuje energeticky efektívny Ethernet 802.3az
- Podporuje PXE

Sloty

procesory Intel Core™ 11. generácie
- 1 x PCI Express 4.0 x16 Slot*
Procesory Intel Core™ 10. generácie
- 1 x PCI Express 3.0 x16 Slot*

- 2 x PCI Express 3.0 x1 slotov

*Podpora diskov NVMe SSD ako štartovacích diskov

Úložisko

- 4 x SATA3 6.0 Gb/s konektory, podpora technológií Intel Rapid Storage 18, NCQ, AHCI a Hot Plug
- 1 x Hyper M.2 Zásuvka (M2_1), podporuje kľúč M typu 2260/2280 M.2 moduly PCI Express až do Gen4x4 (64 Gb/s) (podporované len s procesormi Intel Core™ 11. generácie)*
- 1 x Ultra M.2 Zásuvka (M2_2), podporuje kľúč M typu 2260/2280 M.2 SATA3 6.0 Gb/s modul a M.2 moduly PCI Express do Gen3 x4 (32 Gb/s)*

*Podporuje technológiu Intel Optane™ (M2_2)
Podporuje NVMe SSD ako štartovacie disky
Podporuje ASRock U.2 Súprava

Konektor

- 1 x záhlavie portu COM
- 1 x záhlavie SPI TPM
- 1 x záhlavie pre vniknutie do šasi a reproduktory
- 1 x konektor ventilátora CPU (4-pinový)*
- 1 x konektor ventilátora CPU/vodného čerpadla (4-pinový) (inteligentné riadenie otáčok ventilátora)
- 2 x konektory ventilátora šasi/vodného čerpadla (4-pinový) (inteligentné riadenie otáčok ventilátora)
- 1 x 24-pinový konektor napájania ATX
- 1 x 8-pinový konektor napájania 12V
- 1 x konektor zvuku na prednom paneli
- 2 x USB 2.0 Hlavičky (Podpora 4 USB 2.0) (Podporuje ochranu proti ESD)
- 1 x USB 3.2 Gen1 Header (Podporuje 2 USB 3.2 porty Gen1) (Podporuje ochranu pred ESD)

*Konektor ventilátora CPU podporuje ventilátor CPU s maximálnym výkonom 1 A (12 W).
Ventilátor CPU/vodného čerpadla podporuje ventilátor vodného chladiča s maximálnym výkonom 2A (24 W).
Ventilátor šasi/vodného čerpadla podporuje ventilátor vodného chladiča s maximálnym výkonom ventilátora 2 A (24 W).
CPU_FAN2/WP, CHA_FAN1/WP a CHA_FAN2/WP dokážu automaticky rozpoznať, či sa používa 3- alebo 4-kolíkový ventilátor.

Vstupy/výstupy na zadnom paneli

- 1 x port PS/2 pre myš/klávesnicu
- 1 x port D-Sub
- 1 x port DVI-D
- 1 x port HDMI
- 2 x USB 2.0 Porty (podporuje ochranu proti ESD)
- 4 x USB 3.2 porty Gen1 (podporuje ochranu proti ESD)
- 1 x port RJ-45 LAN s LED diódou (ACT/LINK LED a SPEED LED)
- HD audio konektory: Line in / Predný reproduktor / Mikrofón

Softvér a UEFI

Softvér
- ASRock Motherboard Utility (A-Tuning)
- ASRock XFast LAN
UEFI
- ASRock EZ Mode
- ASRock Full HD UEFI
- ASRock My Favorites in UEFI
- ASRock Instant Flash
- ASRock Internet Flash

*Tieto nástroje si môžete stiahnuť z ASRock Live Update & APP Shop.

Podpora CD

- Ovládače, nástroje, antivírusový softvér (skúšobná verzia), prehliadač a panel nástrojov Google Chrome

Príslušenstvo

- Stručná inštalačná príručka, podporné CD, I/O Shield
- 2 x dátové káble SATA
- 2 x skrutky pre M.2 zásuvky

Monitor hardvéru

- Tachometer ventilátorov: CPU, CPU/vodné čerpadlo, ventilátory podvozku/vodné čerpadlo
- Tichý ventilátor (automatické nastavenie rýchlosti ventilátorov podvozku podľa teploty CPU): CPU, CPU/vodné čerpadlo, ventilátory podvozku/vodné čerpadlo
- Riadenie viacerých rýchlostí ventilátorov: CPU, CPU/vodné čerpadlo, ventilátory podvozku/vodné čerpadlo
- Detekcia otvorenia skrine
- Monitorovanie napätia: +12V, +5V, +3.3V, CPU Vcore, DRAM, VPPM, VCCIN_AUX, VCCSA, VCCST, ATX_5VSB
